降压变电所电气一次部分设计(附CAD配电装置平面图,主接线图)(任务书,论文说明书19000字,CAD图3张)
摘 要
变电所是整个电网运行系统中的非常重要的一个环节,是发电厂和用户之间的纽带,有变换和分配电能的作用,是输送电能的核心部分。变电所的设计是否达到要求,是否满足经济发展的需要,这些都直接关系到电力系统是否能够正常运行。为了使变电所能够良好的运行,为了满足城镇用电负荷日益增长的需要,达到经济发展的要求,提高对用户供电的可靠性和电能的质量,设计出一个符合规定和实际要求的变电所是尤为重要的。
本文拟在设计一个降压变电所,所设计的变电所主要向开发区的炼钢厂供电,地址在城市近郊,交通便利,经济发展迅速。本文中主要研究讨论的内容有:主接线设计、主变压器选择、短路电流计算、电气设备选择、继电保护规划、防雷设计、配电装置设计等。一切从实际出发,严格按照相关的规范和要求进行设计,致力于设计出一个安全、可靠、经济、环保的降压变电所。
关键词: 降压变电所  主接线设计  变压器  电气设备

Step-down substation primary electrical part design
Abstract
The substation is a critical part of the entire national grid. It connects the power plant and the users, which is the core part of the power distribution. The quality of the power plants design d-irectly connects to the working of the power system. Thus, design a substation agrees to provisi-on and actual demands in order to ensure the safety, stability, agility and economy, satisfy the increasing need of the cities’ load and provide users with reliable power is extremely important.
This paper intends to design a step-down substation, the main research and discussion: the main terminal design, the main transformer choice, short-circuit current, electrical equipment selection, relay protection planning, mine design, power distribution equipment design, etc. Everything proceed from the reality, in strict accordance with the specifications and requirements for the design, dedicated to design a safe, reliable, economical and environmentally friendly step-down substation.
Keywords: Step-down substation ;Diagram Design;Transformer;Electrical equipment

2原始资料和主要内容
1、设计变电所在城市近郊,向开发区的炼钢厂供电,在变电所附近还有地区负荷。
2、确定本变电所的电压等级为220/110/10kV,220kV是本变电所的电源电压,110kV和10kV是二次电压。
3、待建变电所的电源,由双回220kV线路送到本变电所,在中压侧110kV母线,送出2回线路,在低压侧10kV母线,送出12回线路,在本所220kV母线有三回输出线路,送向负荷。该变电所的所址,地势平坦,交通方便。


降压变电所电气一次部分设计(附CAD配电装置平面图,主接线图)
降压变电所电气一次部分设计(附CAD配电装置平面图,主接线图)


目 录
摘要    I
Abstract    II
第一章 绪论    1
1.1课题背景    1
1.2原始资料和主要内容    2
1.3设计步骤及研究手段    3
第二章 电气主接线设计    4
2.1电气主接线的概述    4
2.1.1主要接线形式[2]    4
2.1.2主接线设计的原则和要求    6
2.2方案设计    6
2.3方案比较与确定    8
第三章 主变压器的选择    9
3.1概述    9
3.2主变压器台数的确定    9
3.3主变压器容量的确定    9
3.4主变压器形式的选择    10
3.5计算及选择变压器的型号    11
第四章 短路电流计算    12
4.1短路电流计算的简述    12
4.1.1短路电流的定义    12
4.1.2短路电流计算的目的    12
4.1.3短路电流计算的方法    13
4.1.4短路电流计算的步骤    13
4.2短路电流计算    14
第五章 电气设备的选择    23
5.1概述    23
5.2断路器的参数计算选择及校验    23
5.3隔离开关的参数计算选择及校验    30
5.4母线的参数计算及选择    35
5.5电流互感器的参数计算及选择    37
5.6电压互感器的参数计算及选择    39
第六章 配电装置和所用电的设计及选择    41
6.1配电装置的概述    41
6.2配电装置的设计    41
6.3所用电的概述    42
6.4所用电的设计和选择    43
第七章 继电保护和防雷保护的设计    44
7.1继电保护概述    44
7.2主变压器保护设计    44
7.3线路保护设计    45
7.4防雷保护概述    46
7.5避雷器参数的计算及选择    47
结语    50
参考文献    51
致谢    52

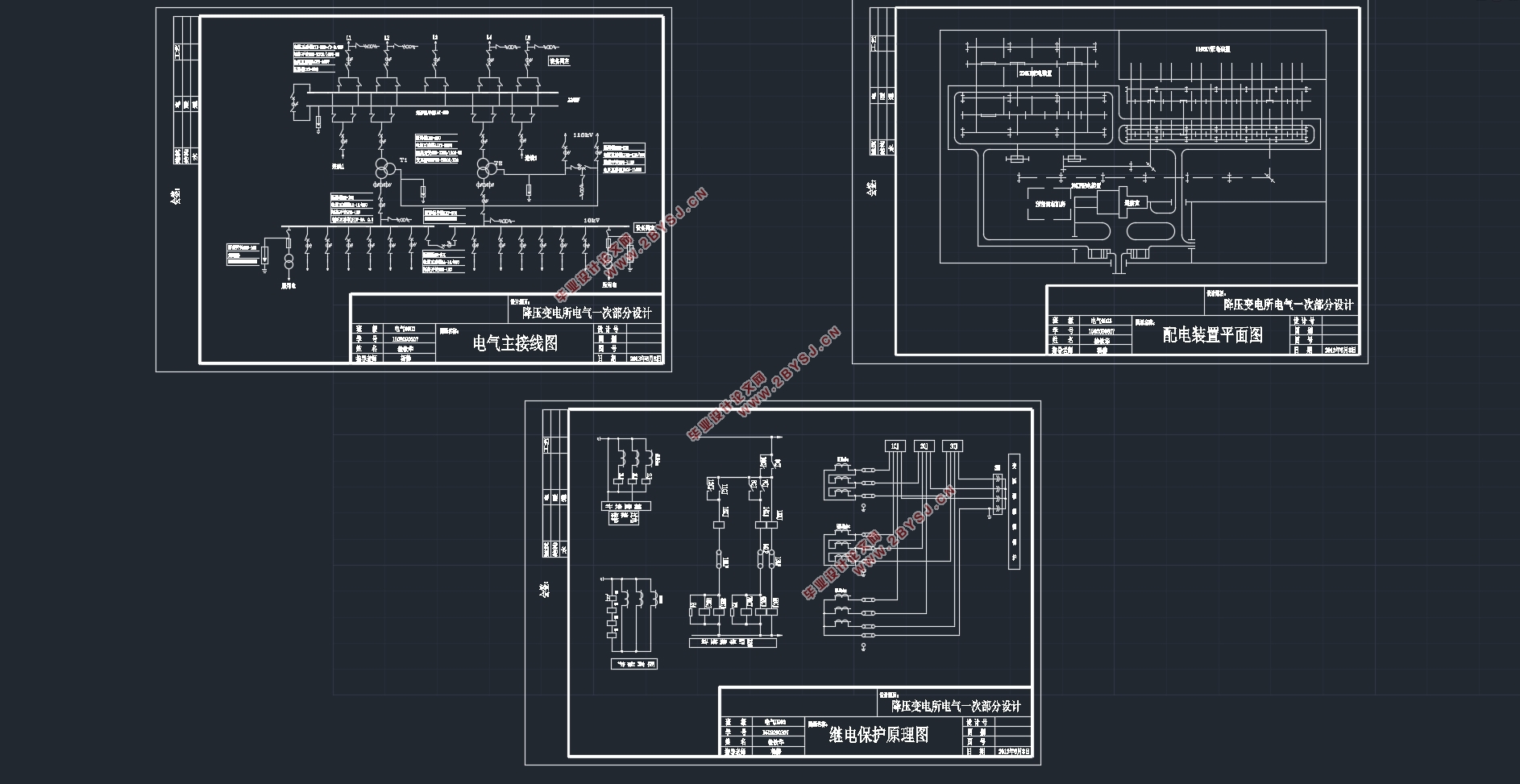

附录I(配电装置平面图)    53

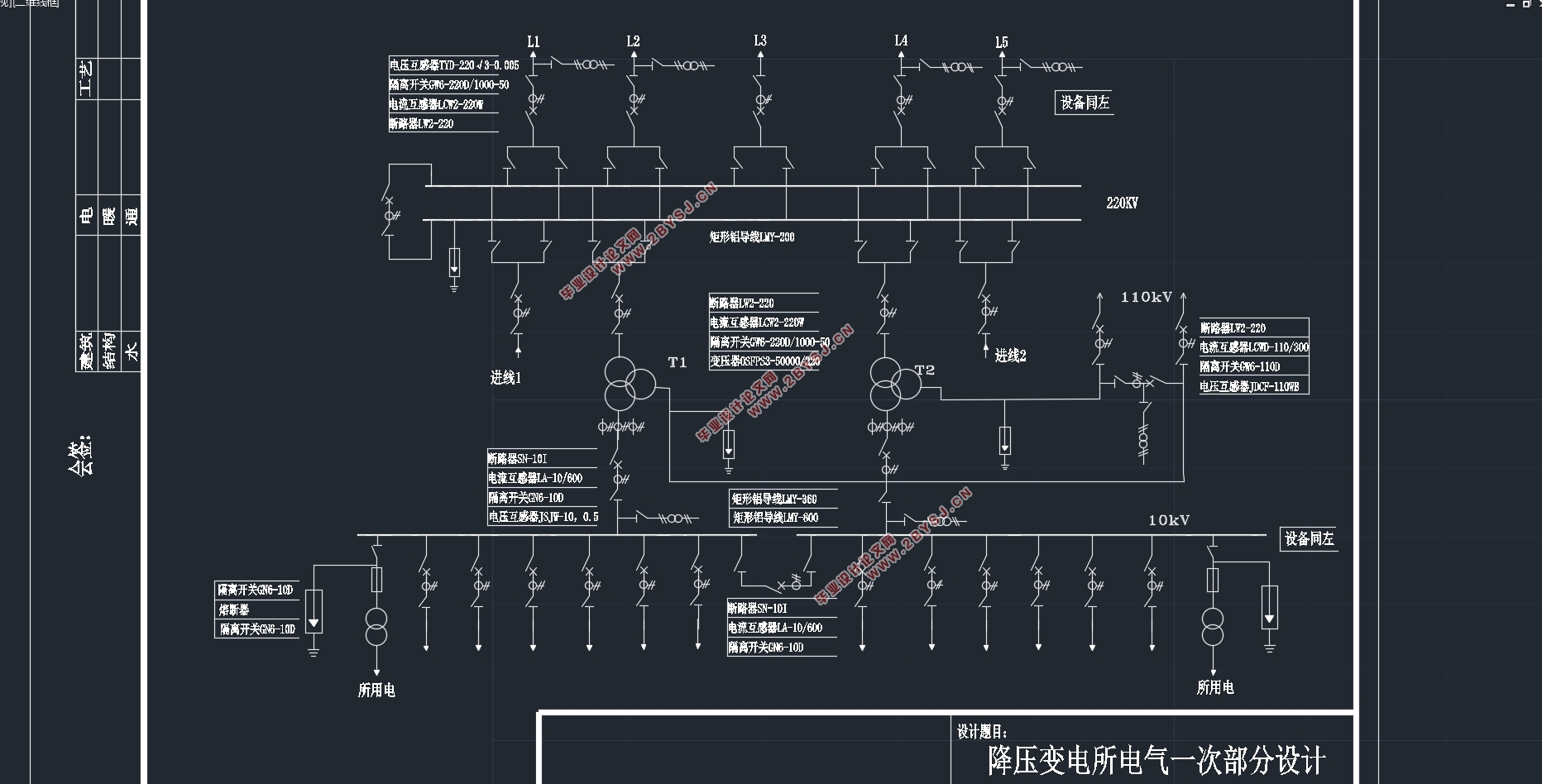

附录II(电气主接线图)    54
