水厂35KV总降压变电所电气工程设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

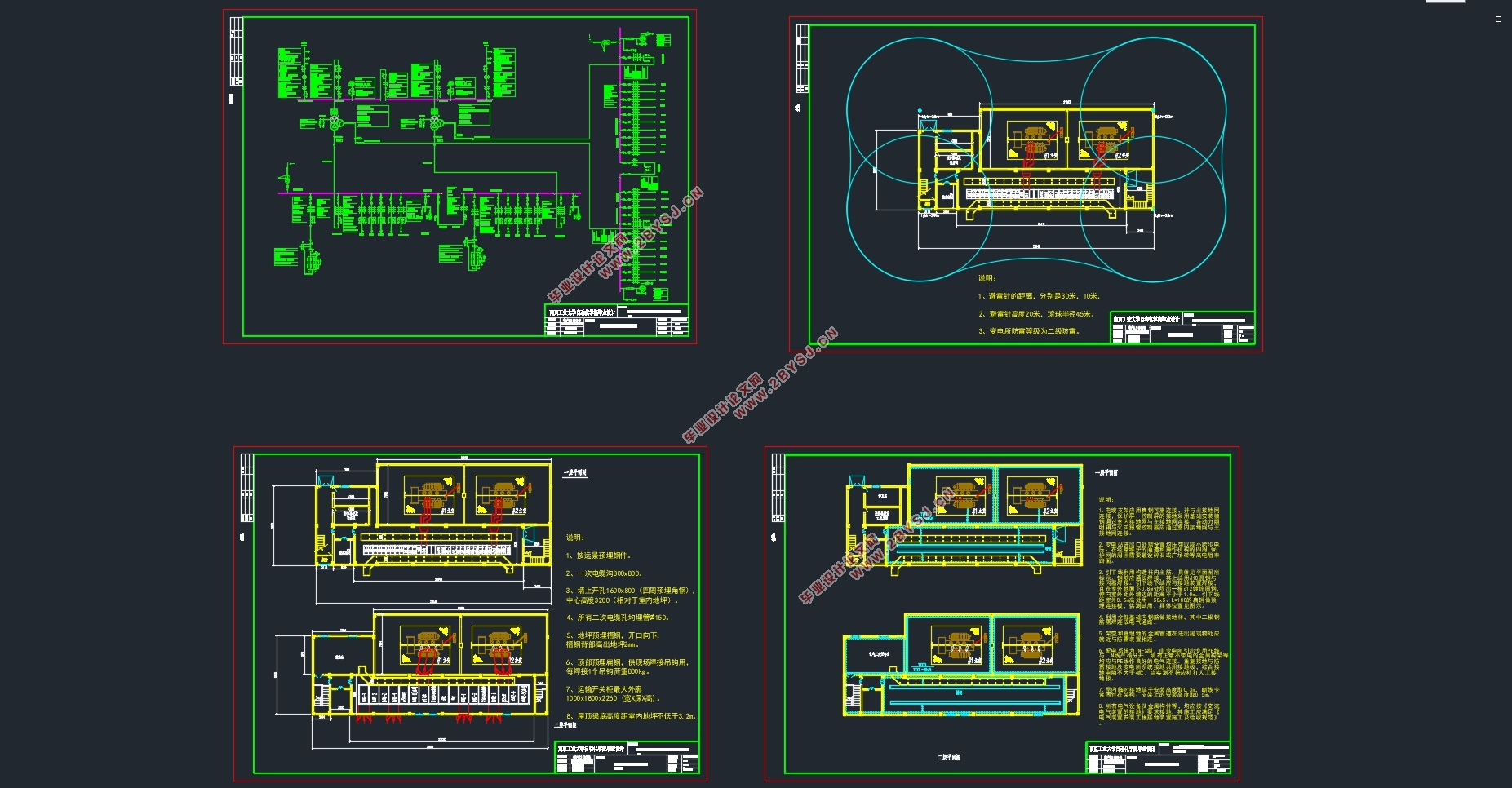

水厂35KV总降压变电所电气工程设计(附CAD图)(开题报告,论文说明书13000字,CAD图4张)
摘要

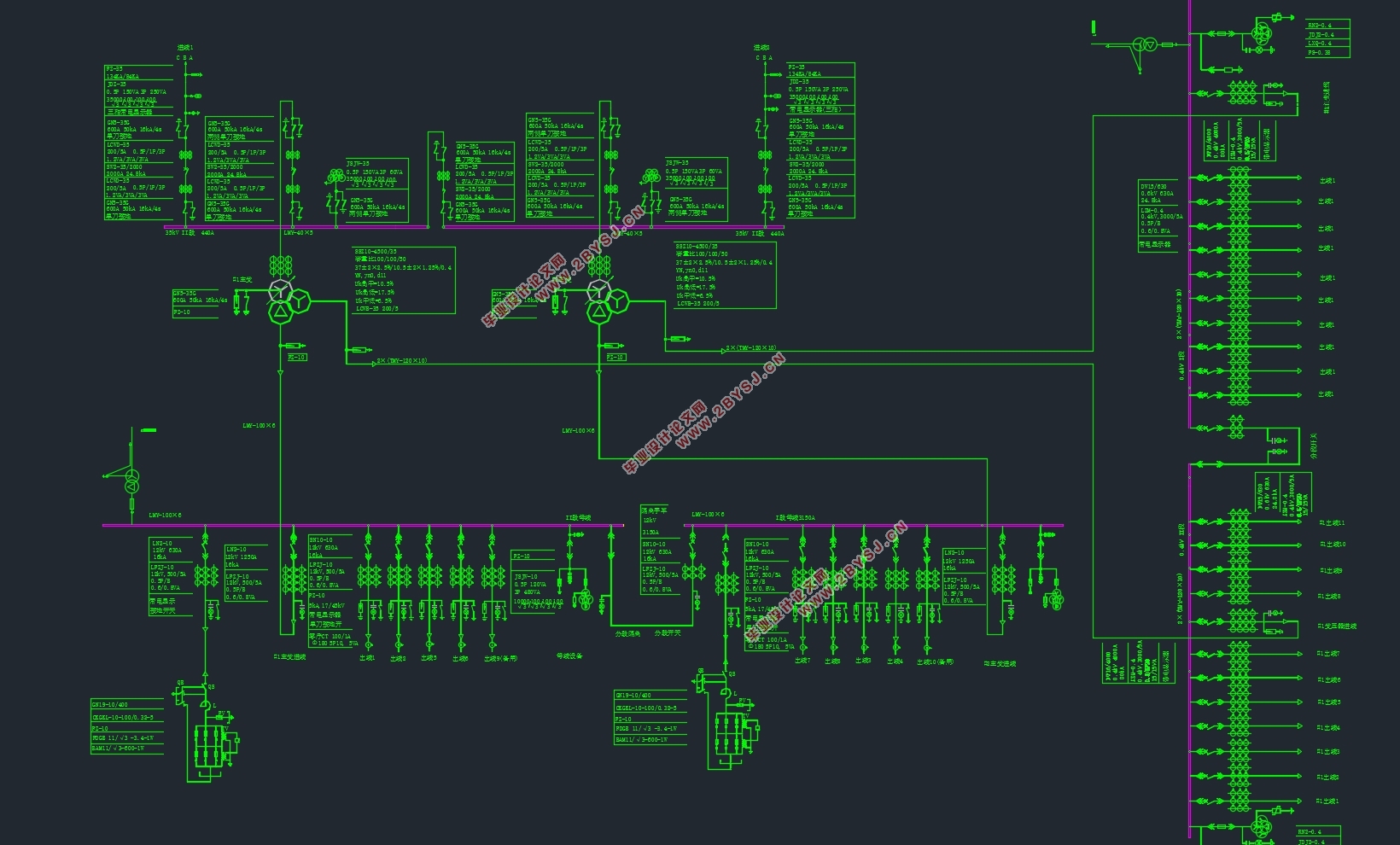

按照毕业设计任务书的主要要求,本次设计为水厂35kV变电站电气主接线的初步设计,并绘制电气主接线图。本次设计的变电站预计安装两台三绕组的主变压器,站内主接线分为35千伏、10千伏和0.4千伏三个电压等级。35千伏、10千伏和0.4千伏三个电压等级均采用单母线分段的接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验(包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等)、各电压等级配电装置设计。
本设计以《35变电所设计规范》、《供配电系统设计规范》、《35高压配电装置设计规范》规范规程为依据,设计的内容符合国家有关经济技术政策,所选设备全部为国家推荐的新型产品,技术先进、运行可靠、经济合理。
关键词:降压变电站;电气主接线;变压器; 设备选型; 无功补偿
Abstract
From the guide of engineering design assignment, we have to design primary power-system of 35kV substation and draw main electrical one-line diagram. There are two main transformer in the substation in which main electrical connection can be divided into three voltage grades: 35kV, 10kV with 0.4kV.It deposits sectionalized single bus bar scheme per grade.
There is also a design for main electrical connection in this engineering, the calculation for short-circuit electric current, the selection of electrical device and calibration (including circuit breaker, isolator, current transformer, potential transformer ,bus bar etc.) and the design for distribution installation per. voltage grade, direct current system and lightning protection is also included
Keywords:transformer substation; electrical main wiring; transformer; equipment type selection; reactive-load compensation

原始资料简介
1.3.1本设计概论
浙江省丽水市自来水厂。
浙江省丽水市自来水厂位于瓯江。水厂工程规模为15 X lO4 t/d。征地面积约12.52 hm2,围墙内总占地面积约12.2 hm2。水厂的处理工艺采用接触氧化生物预处理+加强常规处理+臭氧活性炭深度处理的组合工艺。


水厂35KV总降压变电所电气工程设计(附CAD图)
水厂35KV总降压变电所电气工程设计(附CAD图)
