基于单片机的汽车安全速度与酒驾的关系研究(含电路原理图,PCB图,程序)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

基于单片机的汽车安全速度与酒驾的关系研究(含电路原理图,PCB图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文22700字,程序,答辩PPT)
摘 要
近年来,随着我国经济的发展,人民的生活水平提高,越来越多的人有了自己的私家车,而酒后驾车造成的交通事故也频频发生。 如今国家法律出台道路交通安全法规定,饮酒后或者醉酒驾驶机动车发生重大交通事故,构成犯罪的,依法追究刑事责任,并由公安机关交通管理部门吊销机动车驾驶证,终生不得重新取得机动车驾驶证。
鉴于人们对于醉酒驾驶安全行驶的重视,汽车安全速度与酒驾关系研究的课题便引起了广泛的关注。本课题研究基于单片机的汽车安全速度与酒驾关系,系统以单片机为核心进行逻辑控制,通过酒精传感器MQ-3进行汽车内酒精浓度的检测,经ADC0804进行数模转换,并通过LCD进行实时显示。整个系统通过车内酒精浓度的值的监测对汽车速度进行智能控制,可根据不同的环境设定不同的阀值,并显示阀值,对超过的阀值进行声光报警,刹车制动,进而减少酒驾带来的危害。

关键词:酒驾;单片机;酒精传感器;刹车制动

Abstract
In recent years, as China's economic development, people's living standards improve, more and more people have their own private cars, and traffic accidents caused by drunk driving also occur frequently. Today, the state law has introduction the Road Traffic Safety Law,。Drunken driving  or after drinking occur a major traffic accident constitutes a crime, be held criminally responsible by the public security traffic management department driving license revoked for life shall not be re-made a driving license.
AS people pay more attention on drunken driving safe driving。Cars safe driving speed and drunk driving research subject relationship has aroused widespread concern. The research-based on microcontroller car at a safe speed and drunk driving relations system microcontroller core logic control, carried in the car alcohol concentration detected by the alcohol sensor MQ-3, after ADC0804 digital-analog conversion, and through LCD real-time display. The whole system of intelligent vehicle speed control by monitoring the value of the car alcohol concentration, according to different circumstances set different thresholds and display threshold exceeded the threshold of sound and light alarm, brake, reduce the harm caused by drunk driving.

Key words: drunk driving ; Microcomputer; Alcohol Sensors;  reaction time;Braking distance

课题的研究内容
本课题研究基于单片机的汽车安全速度与酒驾关系,系统以单片机为核心进行逻辑控制,通过酒精传感器MQ-3进行汽车内酒精浓度的检测,经ADC0804进行数模转换,并通过LCD进行实时显示。整个系统通过车内酒精浓度的值的监测对汽车速度进行智能控制,可根据不同的环境设定不同的阀值,并显示阀值,对超过的阀值进行声光报警,刹车制动,进而减少酒驾带来的危害。
论文的设计主要包括以下内容:
1、概述选题的背景、意义、目的以及国内外研究现状;
2、研究基于单片机的汽车安全速度与酒驾酒之间的联系及系统的结构和控制原理;
3、完成汽车安全速度与酒驾的硬件设计,给出系统的完整电路图,并介绍该系统应用到的各种器件工作原理和接线图。
4、进行系统的软件实现,设计系统流程图。
5、介绍系统的软、硬件调试过程,并且给出完整的实物图。

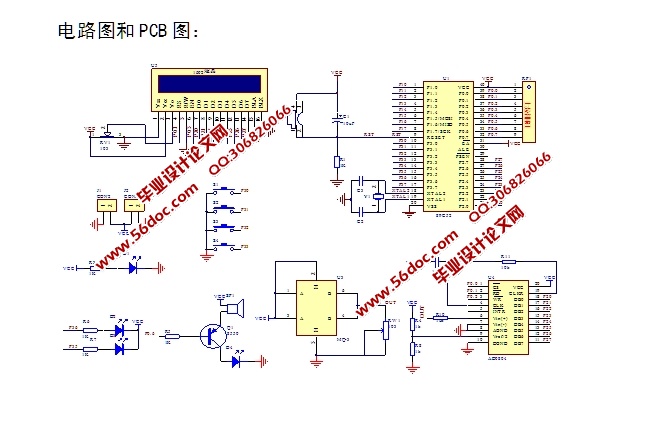

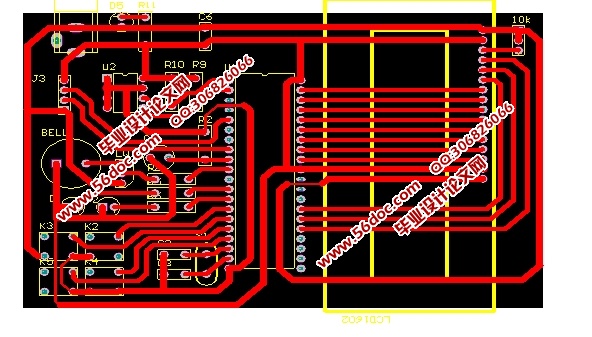

2.1 系统的工作原理

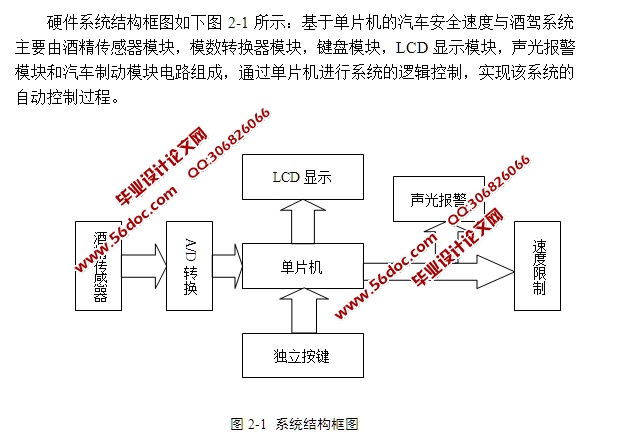

基于单片机的汽车安全速度与酒驾系统首先通过酒精浓度检测系统是检测驾驶员所处环境中的酒精浓度,在LCD显示器上显示出检测的结果数值,并且当检测值超过设定阈值时进行机动车速度控制,当机动车内司机呼出的酒气浓度大于醉酒驾车酒精浓度进行声光报警和机动车制动。同时本设计所做的控制系统除具有这个基本功能外,还可通过手动随意设置酒精浓度的阈值,以划定不同环境条件下酒精的安全界限,同时具有声光报警功能。系统主要由酒精传感器、模数转换器、单片机、LCD显示、键盘模块部分以及声光报警部分和汽车电机控制等部分组成。
整个系统以单片机为核心部件,单片机选择STC89C52RC型号,该芯低功耗,与MCS-51单片机指令集和输出管脚相兼容,适用于常用检测电路。系统数据采集部分选用MQ-3酒精传感器,酒精传感器将检测的酒精浓度转换为电信号,然后将电信号传递给单片机,经过AD0804转换成数字信号,同时单片机对所得到的数字信号进行分析处理,最后将分析处理的结果通过LCD显示器显示出来。同时与根据键盘设定的酒精浓度阈值进行比对,如果检测到所处环境中的酒精浓度超过设定的阈值界限,那么单片机将会控制蜂鸣器发出声光报警进行提示。同时系统通过驾驶员喝酒的多少能够对汽车的速度进行智能控制,进而减少危险事故的发生。
