CA6150车床主轴箱的设计(数控技术)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

对数控机床传动系统的观察,及自己的兴趣爱好,对数控车传动系统产生了浓厚的兴趣。现在决定以此为课题,进行CA6150主轴传动系统系统的设计。主传动系统是用来实现机床主运动的传动系统,它应具有一定的转速(速度)和一定的变速范围,以便采用不同材料的刀具,加工不同的材料,不同尺寸,不同要求的工件,并能方便的实现运动的开停,变速,换向和制动等。数控机床主传动系统主要包括电动机、传动系统和主轴部件,它与普通机床的主传动系统相比在结构上比较简单,这是因为变速功能全部或大部分由主轴电动机的无级调速来承担,剩去了复杂的齿轮变速机构,有些只有二级或三级齿轮变速系统用以扩大电动机无级调速的范围。

主传动系统的设计要求
①    主轴具有一定的转速和足够的转速范围、转速级数,能够实现运动的开停、变速、换向和制动,以满足机床的运动要求。
②    主电机具有足够的功率,全部机构和元件具有足够的强度和刚度,以满足机床的动力要求。
③    主传动的有关结构,特别是主轴组件要有足够高的精度、抗震性,热变形和噪声要小,传动效率高,以满足机床的工作性能要求。
④    操纵灵活可靠, 维修方便,润滑密封良好,以满足机床的使用要求。
⑤    结构简单紧凑,工艺性好,成本低,以满足经济性要求。

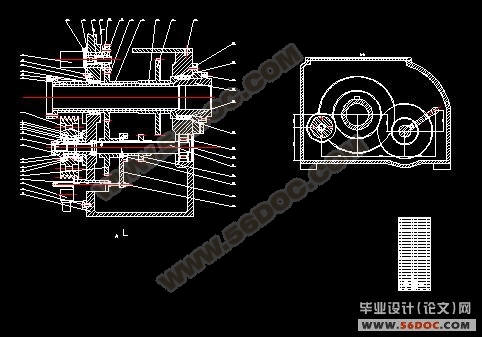

CA6150车床主轴箱设计

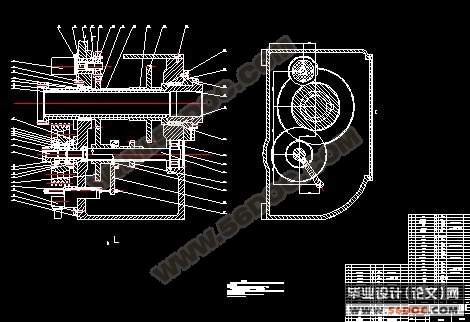

CA6150车床主轴箱设计

目录 6000字
1、 概述
2、 主运动的方案选择与主运动的设计
3、 确定齿轮齿数
4、 选择电动机
5、 皮带轮的设计计算
6、 传动装置的运动和运动参数的计算
7、 主轴调速系统的选择计算
8、 主轴刚度的校核
