卧式环带型混合机设计(含cad零件图和装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

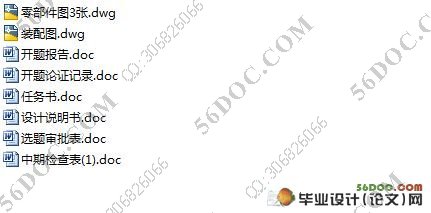

卧式环带型混合机设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书11000字,CAD图纸4张)
摘  要:本文分析比较了国内外混合机机械的工作方法和原理,结合国内的优点,以三相异步电机为动力,设计混合部件,实现物料混合。选取混合方式,确定混合机径大小、混合片数量及型号、结构参数,满足了操作安全性系数需要,提高了操作舒适度和操作的方便性。在理论研究的基础上,设计出传动部分和混合件,并对混合部件进行受力分析,进行校核。
关键词:混合机;混合;卧式

Design of Horizontal Mixer
Abstract:This paper made a comparative analysis of domestic and foreign mixing machine working method and principle, combine domestic advantages, to three-phase asynchronous motor as power, design of mixing components, to achieve mixing. Mixed mode selection, determine the mixing machine size, number and type of mix, structure parameters, satisfying the operating safety factor need, improving the operation comfort and convenience of operation. On the basis of theoretical research, design a transmission part and a mixing element, and the mixing parts stress analysis, check.
Keywords:mixer ;mix; horizontal

工作原理
利用混合机的旋转轴,带动混合机螺带旋转,即两部分不同旋向的螺带实现混合。两种物料分别从两个物料口加入,当螺带开始旋转时,实现两种物料的混合。这时由于是混合物料,于是在物料自身重力、离心力、磨擦力、科氏力、支持力等作用下沿正切螺带面相对滑移,加上旋转主轴给予的牵连运动以及物料的前移牵连运动的合成,最终朝中间的前方混合,混合的过程中一部分较大的物料粒碰撞到螺带的曲面,产生了三次破碎,最后实现充分混合。完成了混合充分等一系列工作过程。由于饲料等等物料要求混合时细碎、混合均匀等,本混合机为此布置了两个纵向螺带面,增添了混合的宽度,加上单螺带片混合宽度相对较少,保证了混合物料的宽度,增进了混合效果。同时为了保证混合的均匀性,不同的混合面上布置不同的数量的螺带,近主轴的内置混合面较近,所以只设了一片螺带。该结构保证了离沟边较远的物料量接近,使得混合度一致

研究方案(研究目的、内容、方法、预期成果、条件保障等)
研究一种卧式环带型混合机,将各种比例的饲料均匀的混合成配合饲料,以确保配合饲料的质量。
1.    主要技术参数:
混合机容量:≥1m3;
主轴转速:25~50r/min;
混合时间:4~6min;
功    率:≤15kW。
2.需要提交的(电子)文稿:
   (1)完成3张A0图(折合),并要求利用计算机绘图软件绘出装配原理图及各零部件图,正稿电子文档各一份。;
   (2)撰写不少于10000字设计说明书,提交草稿、正稿、正稿电子文档各一份。要求计算合理、数据可靠,格式按湖南农业大学学报(自然科学版)的规定;
   (3)设计说明书的内容包括:①课题的目的和意义;②研究的主要内容;③整体方案的确定;④主要零、部件的选择和设计;⑤工作过程分析与计算:⑥重要零、部件的计算与校核;⑦参考文献;⑧鸣谢


卧式环带型混合机设计(含cad零件图和装配图)
卧式环带型混合机设计(含cad零件图和装配图)
卧式环带型混合机设计(含cad零件图和装配图)


目    录
摘要……………………………………………………………………………………1
关键词…………………………………………………………………………………1
1  前言…………………………………………………………………………………1
2  国内外研究现状…………………………………………………………………… 2
    2.1  国外混合机…………………………………………………………………3
    2.2  国内混合机…………………………………………………………………3
3  选题研究意义………………………………………………………………………4
4  总体结构及工作原理………………………………………………………………5
    4.1  设计方案……………………………………………………………………5
    4.2  工作原理……………………………………………………………………5
5  传动系统的设计……………………………………………………………………6
    5.1  传动比的确定………………………………………………………………6
    5.2  计算传动装置的动力和运动参数…………………………………………6
    5.3  传动装置的设计……………………………………………………………6
    5.4  V带传动的设计……………………………………………………………9
6  结论………………………………………………………………………………18
参考文献………………………………………………………………………………19
    致谢……………………………………………………………………………………19
