红枣去核机的设计(食品机械)(含CAD图,SolidWorks三维)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

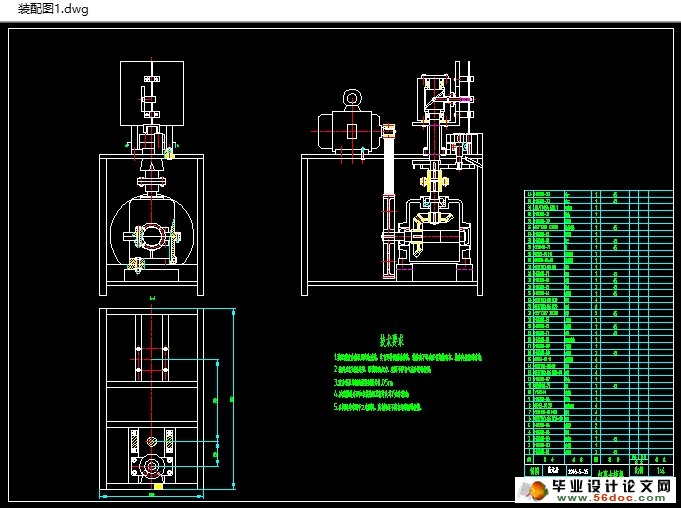

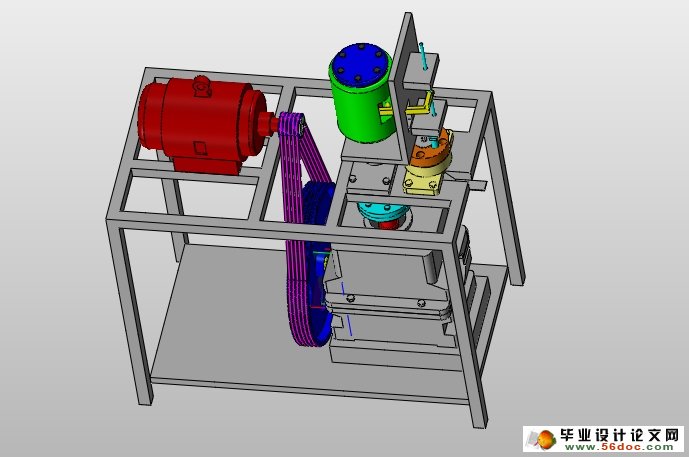

红枣去核机的设计(食品机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书9600字,CAD图纸11张,SolidWorks三维图,答辩PPT)
在水果加工工业中,核果类水果去核作业是一项十分重要的前处理工序。近年来,随着人民生活水平的不断提高,劳动力费用在加工作业成本中所占的比例越来越高,人们对食品质量的要求也越来越严格。因此,开发性能优良的去核机及其它前处理设备是形势所需。
本文的主要内容有:⑴根据工艺动作顺序和协调要求拟定运动循环图; ⑵进行冲压机构和间歇运动机构的选型;⑶机械运动方案的选择与评定;⑷对机械传动系统和执行机构进行运动尺寸计算。

关键词:去核机;方案设计;执行系统;传动系统

红枣去核机的功能
红枣去核机是将冲针的往复直线运动及旋转盘工作台的间歇转动来完成连续去核作业处理,其总功能可分解为送料、冲核、退回、冲枣四个分功能。

红枣去核机的原始数据和设计要求
(1)加工红枣直径为15mm~20mm;
(2)红枣去核时冲针压力最大可达3KN;
(3)要求冲针自上向下运动前,旋转盘做一次间歇转动,转角为90º;
(4)红枣去核机使用寿命10年,每日一班制工作,载荷有轻微冲击。
