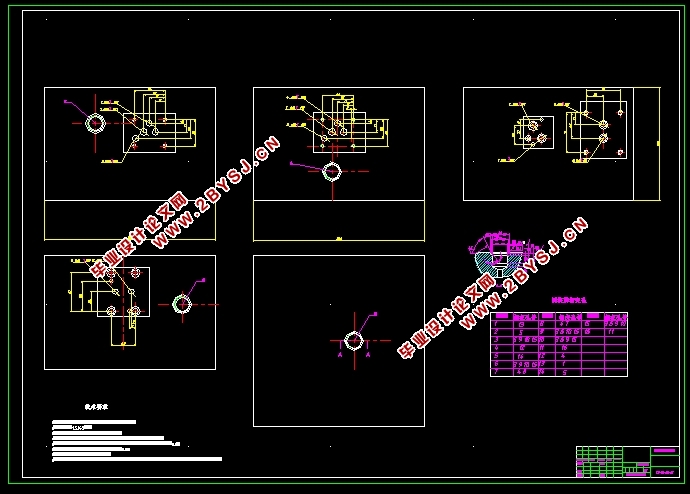

冲床的液压系统结构设计(含CAD图)(论文说明书20000字,外文翻译,CAD图纸4张)
摘  要
本文主要阐述了冲床的液压系统,该系统主要工作特点是高频、高速、高压。液压技术是机械设备中发展速度最快的技术之一。
冲床的滑块由液压缸驱动,用于液压工件的冲剪加工,可以实现滑块快速下降→冲剪下降→快速上升→停止的工作循环。
近年来,冲压液压机在提高行程次数的快速性技术、提高工作精度的主动抗偏技术、改善工作特性和降低工作噪声的冲裁减震技术、降低安装功率的节能混合传动技术以及多压力点同步技术和滑块位置与传送的数控调节技术等方面进步很快,过去液压机与机械压力机对比中的缺点已经接近消失。传统的冲压加工设备,在技术性能、加工质量保证和可靠性以及运转经济性方面越来越不适应现代汽车工业大规模、大批量自动化生产的需求。

关键词:液压系统、 冲床、 液压缸

Abstract
This paper mainly expounds the hydraulic system of punch, the main characteristics of this system is high frequency, high speed, high pressure. Hydraulic technology is one of the fastest growing technology in mechanical equipment.
Especially with the microelectronics, the combination of computer technology in recent years, so that the hydraulic technology has entered a new stage of development. Press slider drivens by the hydraulic cylinder, hydraulic parts used for punching processing, can realize the rapid decline of a slider punching down a stop rapid rise in a working cycle. Stamping technology is currently being one of the metal pressure processing method is widely used, it has the characteristics of high efficiency, good quality, energy saving, low cost, so the use of stamping technology more and more advanced industrial countries instead of cutting and other processing technology. Stamping technology is widely used in automobile, agricultural machinery, household appliances, electronic instruments, the defense industry and daily necessities such as production department. In recent years, hydraulic stamping press in improving stroke times fast technology, precision technology, active anti offset to improve the performance and reduce noise at lower cutting damping technology, energy saving hybrid drive technology installed power and synchronization technology multi-point pressure and sliding block position and transmission of NC technology progress soon, the past hydraulic and mechanical press in comparison of shortcomings is almost gone. Stamping processing equipment in the traditional, technical performance, and reliability and operation economy more and more can’t adapt to the modern automobile industry, large-scale mass production automation needs.

Keywords: hydraulic  press hydraulic  cylinder


冲床的液压系统结构设计(含CAD图)
冲床的液压系统结构设计(含CAD图)
冲床的液压系统结构设计(含CAD图)


目  录
摘  要    I
Abstract    II
第1章  绪论    1
1.1.1  液压技术及其影响    1
1.1.2  冲床液压系统    2
1.2  液压传动的工作原理及其组成部分    2
1.2.1 液压传动的工作原理    3
1.2.2  液压传动的组成    3
1.3  液压传动的优缺点    4
1.3.1  液压传动的优点    4
1.3.2  液压传动的缺点    5
1.5  冲压设备发展概况及发展趋势    8
1.5.1  冲压设备概述    8
1.5.2  冲压设备发展趋势    8
1.6  课题的来源及研究的目的和意义    9
1.7  课题的研究内容    9
第2章  冲床液压系统分析    10
2.1  高速冲床液压系统分析    10
2.1.1 冲床液压系统图    10
2.1.2  高速冲床液压系统工作过程    11
2.2  系统基本工作参数    11
2.2.1  最大冲载孔径和冲载板厚的确定    11
2.2.2  系统压力选定    12
2.2.3  周期和行程    12
第3章 确定执行元件    14
3.1  液压缸基本参数确定    14
3.1.1  缸筒的设计计算    14
3.1.2  活塞杆    16
3.1.3 液压缸进油口尺寸    17
3.1.4  液压缸的密封    17
3.1.5  液压缸摩擦力的计算    18
3.1.6  液压缸基本结构    19
3.2 泵的选择    20
3.2.1  泵的排量    20
3.2.2  泵的选用    20
3.3  电机的选择    20
3.4  速度验算    20
3.4.1  空行时速度验算    20
3.4.2  冲压板厚为1mm时速度验算    21
3.5  蓄能器    22
3.5.1  蓄能器分类    22
3.5.2  蓄能器充气压力P的确定    22
3.5.3  蓄能器容量计算    22
3.6  管路的选择    24
3.6.1  管路内径计算    24
3.6.2  管道壁厚    24
3.7  油箱设计    25
3.8  冷却器    25
3.9  过滤器    26
3.10  阀的选用    26
3.10.1  比例伺服阀的选择    26
3.10.2  其他阀的选择    26
第4章  冲床液压系统结构设计    28
4.1  阀块的总装结构图    28
4.2  阀块结构图    28
4.3  冲床液压站结构图    29
4.4  液压缸结构图    30
第5章  液压缸缸筒缸杆的有限元分析    31
5.1  有限元基本理论分析    31
5.1.1  有限元的发展介绍    31
5.1.2  有限元分析的基本思想    33
5.1.3  有限元分析基本过程    34
5.2  ADNIA软件介绍    35
5.3  静力分析    36
5.4  总结与分析    38
第6章  冲床液压站成本估算统计    39
6.1  元件明细    39
6.2  液压站报价明细    40
结  论    41
致  谢    42
参考文献    43
附  录1    44
附  录2    46
