玉米脱粒机的设计(含CAD整体结构图装配图)

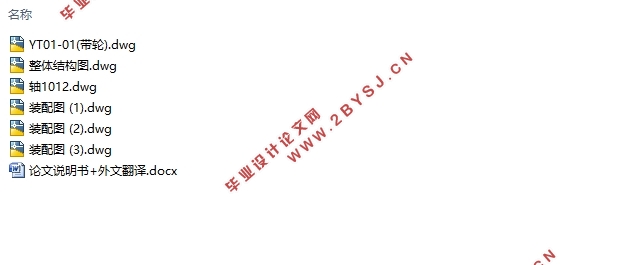

玉米脱粒机的设计(含CAD整体结构图装配图)(论文说明书23000字,外文翻译,CAD图6张)
摘  要
本设计主要设计内容为玉米脱粒机，为降低农民在玉米脱粒时的劳动强度，从而提高工作效率。该玉米脱粒机主要由入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成，以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。
本文是以脱粒机利用钉齿滚筒如何工作来脱玉米粒为研究对象展开工作的，主要是对带轮结构﹑轴与轴承的结构进行的设计计算，分析论证了各种影响脱粒的因素。进而给出了玉米脱粒机总体结构的设计方案。
本文根据其机器的清选装置的设计实际工作要求，从整体上分为喂入口和排出口﹑脱粒装置﹑筛选装置﹑带轮传动的设计几个部分，介绍了结构的设计原则和采取的一些措施，进一步说明了滚筒的性能，本文也有重点介绍了各组成部分的功能﹑特点等。
本文对总体结构进行合理设计，逐步实现了入料﹑脱粒﹑出料一条生产线，保证脱粒的稳定性。本文在后边对脱粒机的各部分工作的稳定性进行了分析论证，从稳定性分析上确保了钉齿滚筒稳定工作的科学依据。
关键词 ： 钉齿滚筒；带轮设计；栅格式凹板

Design of corn sheller
Abstract
In order to reduce the labor intensity and improve the work efficiency of farmers in corn threshing, a corn thresher was designed. The machine is mainly composed of inlet and outlet, grid-type concave plate, nail-tooth threshing drum and transmission components. With the motor as the power source, the power is output from the output shaft of the motor, and then transmitted to the nail tooth threshing drum through the transmission belt. The nail tooth threshing drum cooperates with the grid-type concave plate to thresh corn. Corn grains are separated from the grid-type concave plate and discharged out of the body, while the corn cob is discharged out of the body from the other end of the feed.
This is how the threshers using spike-tooth roller to take off from corn as research object, the main work is to bring wheel shaft and bearing structure, the structure design is calculated. Analysis demonstrates various influence factors of threshing. And the overall structure of corn threshing design scheme.
Based on the machine cleaning device design actual requirements, from the whole into hello entry and exit rows, cleaning device, threshing wheel transmission device, the design with several parts, introduces the structure design principles and take some measures to further illustrates the performance, characteristic drum. This paper has introduced the function of each component of the characteristics, etc.
This paper carries on the reasonable design, the overall structure of the material, gradually achieved threshing, discharge line, guarantee the stability of threshing. Based on the back of each part of threshing working stability is analyzed from the stability analysis and ensure the stable work spike-tooth roller scientific basis. Keywords  spike-tooth roller;  Belt wheel design ;
Key word：Nail roller，Pulley design，Grid-type concave plat
本课题的技术参数
1. 主轴转速：1000r/min.
2. 配用动力：1.5KW.
3. 生产效率：1500kg/h.
4. 未脱净率<1%.
5. 总损失率<1%.
6. 破碎率<2%.
7. 含杂率<1%.
8. 主机重量：20kg.
9. 外形尺寸（mm）：1008*560*849.
10.风机转速：1500r/min.
11.滚筒直径：224mm.


目 录
摘  要    i
Abstract    ii
1    绪  论    1
1.1    课题背景和由来    1
1.1.1    本课题的技术参数    1
1.2    本课题的研究意义    5
1.3    存在的问题    5
1.4    本课题要研究或解决的问题和采用的研究手段    6
1.4.1    主要研究内容    6
1.4.2    采用的研究手段    7
2    脱粒机总体结构设计与方案选择    8
2.1    脱粒机的结构组成及工作原理概述    8
2.2    脱粒机的结构组成部分与功能    9
2.2.1    滚筒的组成与功能    9
2.2.2    带轮的选用    10
2.2.3    其他零部件的结构与功能    10
2.3    脱粒机总体结构设计轮廓    14
2.4    脱粒机的的合理方案选择与论证    14
2.5    栅格型凹板的设计    16
2.6    钉齿的形状和尺寸的设计    17
2.7    钉齿的排列    18
2.8    本章小结    19
3    脱粒机设计计算过程及电机的选择    20
3.1    各部分的校核    20
3.1.1    V传带的设计计算    20
3.1.2    轴的校核    21
3.1.3    校核轴承寿命    26
3.1.4    连杆机构的选择    27
3.2    电机的选择    28
3.3    电机的结构    29
3.4    本章小结    30
4    玉米脱粒机的可靠性设计    31
4.1    脱粒滚筒运转的稳定性：    31
4.2    对发动机的要求：    31
5    钉齿条的设计    32
5.1    钉齿条的设计    32
5.2    安全规则    33
5.3    玉米脱粒机的维护    33
5.4    玉米脱粒机的技术保养    34
5.5    玉米脱粒机的保管    34
结束语    39
参考文献    40
外文资料    42
中文资料    47
致  谢    51
