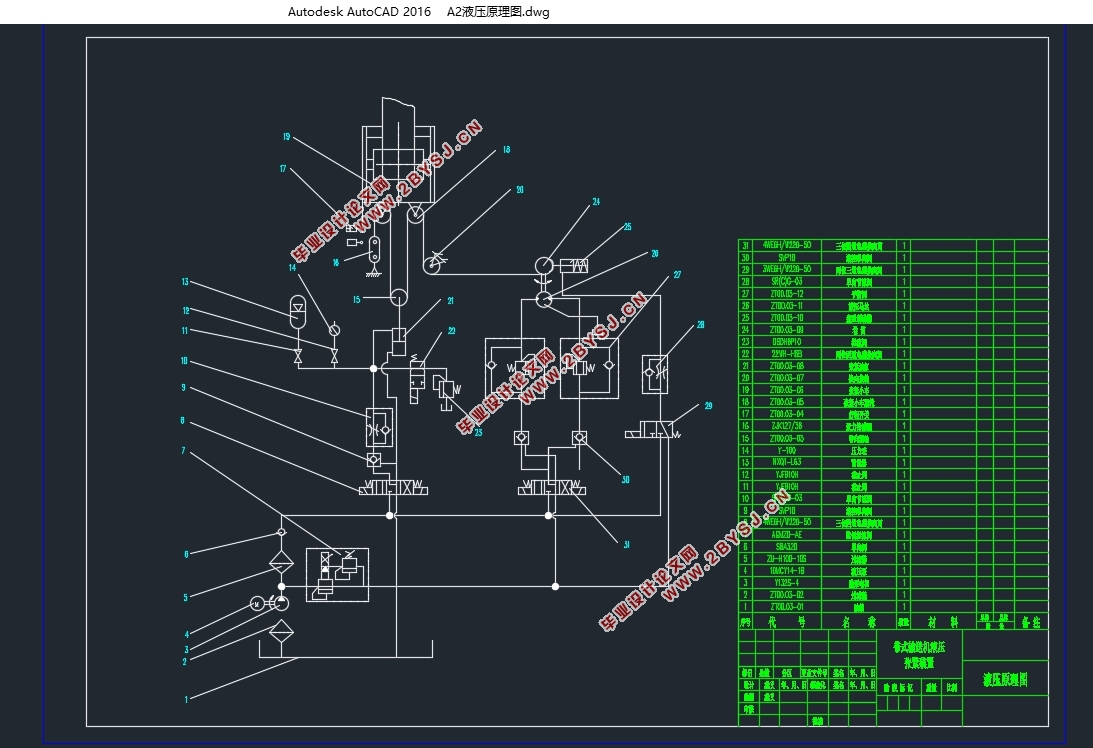

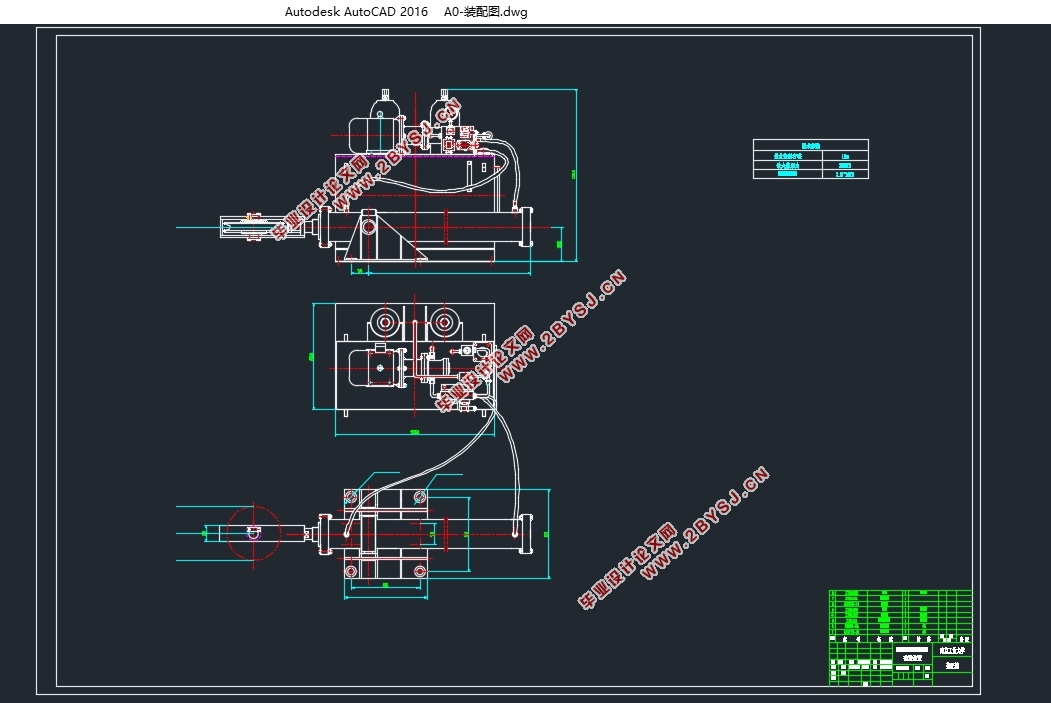

带式输送机液压张紧张紧装置的设计(含CAD液压图装配图)(论文说明书9000字,CAD图4张)
摘要
作为一个煤炭消耗大国,煤炭的开采、运输能力直接影响着煤矿行业的前进,带式输送机在煤炭运输方面起着相当大的作用,与之配合使用的张紧装置同样也就显得十分重要。传统的张紧装置虽然有着技术成熟、机构简单的优点,但其产生的张力不足,不可调节的缺点,也影响着输送机的安全运行,因此,设计一个现代化、可自动调节张力的张紧装置是十分有必要的。
带式输送机液压张紧装置的设计,是在国内、国外原有的设计基础上,再根据实际采矿运输特定情况下经行设计的。该张紧装置是采用机电一体化控制,由机械、液压、电气三部分组成,机械系统的主要组成部分是钢丝绳、滑轮组、慢速张紧绞车以及张紧小车,液压系统的主要组成部分是液压马达、液压泵、蓄能器、制动器以及张紧缓冲油缸等,电气部分使用的是电液比例溢流阀、控制液压马达的输出转矩,通过张力传感器对所测得的张力值经行反馈、能够对输送带的张力实现不同的运行工况时的调节,可自动在启动时产生产生较大的张力,正常运行时输出合理的张力[1],是一种自动控制的、安全、高效、节能的液压张紧装置。
关键词:带式输送机  液压张紧装置  自动控制[13]

ABSTRACT
With the continuous development of coal industry, long distance belt conveyor in high efficiency coal industry plays an important role, the tensioning device is an important part of the conveyor is also very important. The traditional tensioning device has advantages of mature technology, simple mechanism, but the tension is insufficient, can not adjust the shortcomings also, affect the safe operation of the conveyor, therefore, the design of a modern, tensioning device can automatically adjust the tension is very necessary.
Design of hydraulic tensioning device of belt conveyor, is based on reviewing the original tensioning device, combined with the characteristics of domestic work by conveyor design. The tensioning device is the use of mechanical and electrical integration control, mechanical, hydraulic, electrical three parts, the main part of the mechanical system of wire rope slow, block, tension winch and tensioning bogie, the main component of the hydraulic system of hydraulic motor, hydraulic pump, accumulator, brake and tension buffer cylinder, the electrical part is using the electro-hydraulic proportional relief valve, the output torque control of hydraulic motor, through the measured tension sensor the tension value of the feedback can be adjusted on the conveyor belt tension to achieve different operating conditions of the automatically generated greater tension at startup, normal operation when the output of a reasonable tension, is a kind of automatic control, Safety, high efficiency, energy saving hydraulic tensioning device
Key words: belt conveyor; hydraulic tensioning device; Auto-Control
设计要求
本题属于横向科研项目。要求学生通过毕业实习和文献阅读,提出设计方案,比较修改后完带式输送机液压张紧装置设计[15]。
参考数据:
(1)最大张紧力200KN;
(2)最大张紧行程10m;
(3)电机功率:7.5-11KW


带式输送机液压张紧张紧装置的设计(含CAD液压图装配图)
带式输送机液压张紧张紧装置的设计(含CAD液压图装配图)
带式输送机液压张紧张紧装置的设计(含CAD液压图装配图)


目录
摘要    I
ABSTRACT    II
目录    III
第一章 绪论    1
1.1张紧装置的发展概述    1
1.2张紧装置的发展及应用    2
1.3选题的意义    2
第二章 整体方案的设计    3
2.1 设计要求    3
2.2 液压张紧装置方案确定    4
2.2.1方案一    4
2.2.2方案二    5
2.2..3方案对比    6
2.3整体结构设计    7
第三章 张紧装置元件的设计及选型    8
3.1液压执行元件的选型    8
3.1.1 液压马达的选型    8
3.1.2液压缸的选型    9
3.2液压动力元件的选型    14
3.2.1 液压油泵    14
3.2.2 配合电动机    15
3.3 液压控制元件的选取    17
3.3.1 溢流阀    17
3.3.2 电磁换向阀    17
3.3.3 单向阀    17
3.3.4 液控单向阀    17
3.3.5 单向节流阀    18
3.3.6 截止阀    18
3.4液压辅助装置的选型    18
3.4.1 蓄能器    18
3.4.2 油箱    18
3.4.3过滤器    19
3.4.4液压管路    19
3.5张紧装置元件型号汇总    22
3.6 张紧装置经济核算    23
3.7 液压泵站的设计    24
第四章 总结    26
参考文献    27
