液压升降舞台系统设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

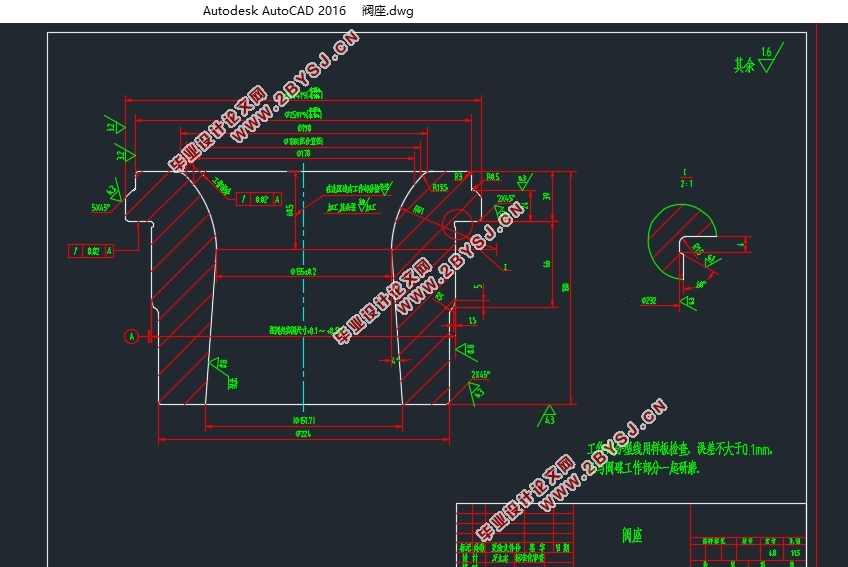

液压升降舞台系统设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书12000字,CAD图8张)
摘要
液压升降舞台的系统设计,一开始对升降舞台的作了简单的介绍;液压升降舞台的基本构造,绘制机构简图,舞台平面采用花纹钢板的材质,大小9m×3m,厚度20mm,锰钢材质的剪刀撑支架,对升降过程的演示,然后根据计算对三个运行阶段(快速上升,低速上升,下降)的负载,算出液压缸各阶段的工作压力,输入流量和功率,并计算出了缸筒内径和壁厚,活塞直径和宽度,活塞杆长度和直径等相关参数。选取节流调速回路,根据原理设计出液压系统原理图,依照原理图选择各液压元型号,最终选用了YB1-25型液压泵,Y2-132M1-6型电机,DBDS6G10型溢流阀,L-H10L型节流阀,LA-H10L型单向节流阀,3WE6G50型二位三通换向阀和4WE6G50型三位四通换向阀,然后在对所选择元件组成液压控制回路进行回路压力损失的计算,并对系统进行调压,验算温升,接着设计出升降舞台液压系统对应的电气控制图,并对此作出了详细的分析。
目前,液压升降机有长距离的方向移动,高速度,低摩擦等优点。近年来液压升降舞台设计、制造和应用,国内和国外先进水平相比仍有很大差距,国内在设计制造过程的液压升降机的阶段,仍然存在很多问题,所以我们需要提高很多地方。
关键词:液压升降舞台,舞台结构,液压系统,电气系统

Design lifting stage system (hydraulic)
Abstract
Design of hydraulic lifting stage , firstly, I made the brief introductionon the hydraulic lifting stage; followed by analysis of the basic structure and process parameters of the hydraulic lifting platform, draw a diagram of mechanism, the stage plane by checkered steel,and the size is9m×3m×20mm, scissors supports, the demonstration of the lifting process and according to the calculation of three operation stage (fast rise, rises at a constant speed, decreased the load, calculate the hydraulic cylinder at various stages of work pressure, input flow and power,and calculate the cylinder, piston, piston rod of the related parameters. Select the hydraulic circuit design schematic diagram of hydraulic system, according to the schematic diagram of the parameter calculation and selection of the hydraulic components and the final selection of the TB1-50 type hydraulic pump, Y180L-6 type motor, DBDS6G10 type relief valve, LF-B10H throttle valve and 4WE5E6.0 type three bit four-way change valve, and then in the properties of the selected hydraulic lift stage are the necessary calculation, when checking of qualified, and then design a hydraulic lift stage schematic diagram corresponding to the electrical control diagram,and make the detailed analysis.
At present, the hydraulic lift stage is the direction of long distance moving, high speed, low friction. In recent years, the hydraulic lift stage design, manufacturing and application, compared to the domestic and foreign advanced level there are still a big gap, the domestic in the design of manufacturing process of hydraulic lift stage, there are still a lot of problems, so we need to improve a lot of places.
Key words: hydraulic lifting stage, stage structure, hydraulic system, electrical system
