纯电动6120BEV旅游客车底盘总布置(含CAD图,CATIA三维图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

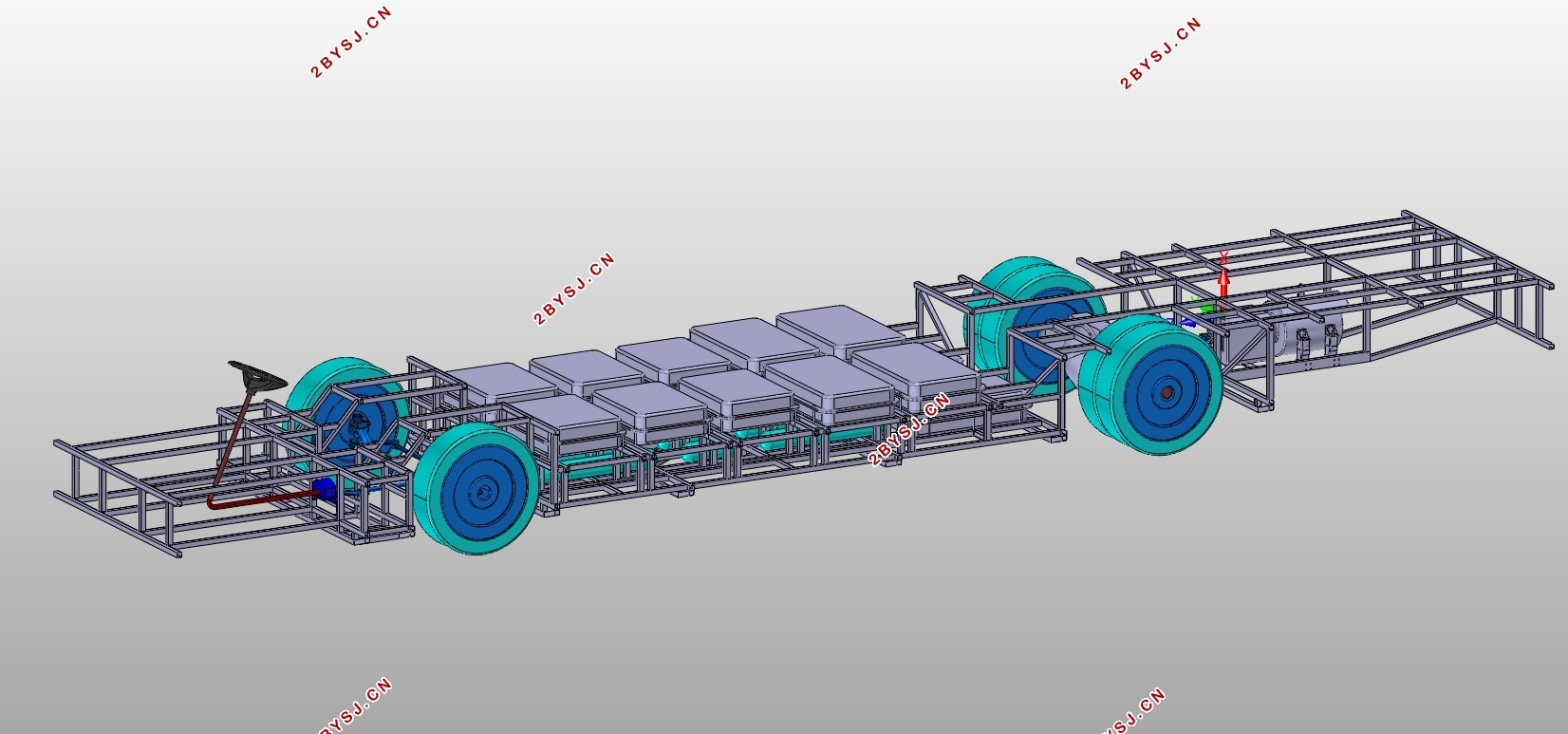

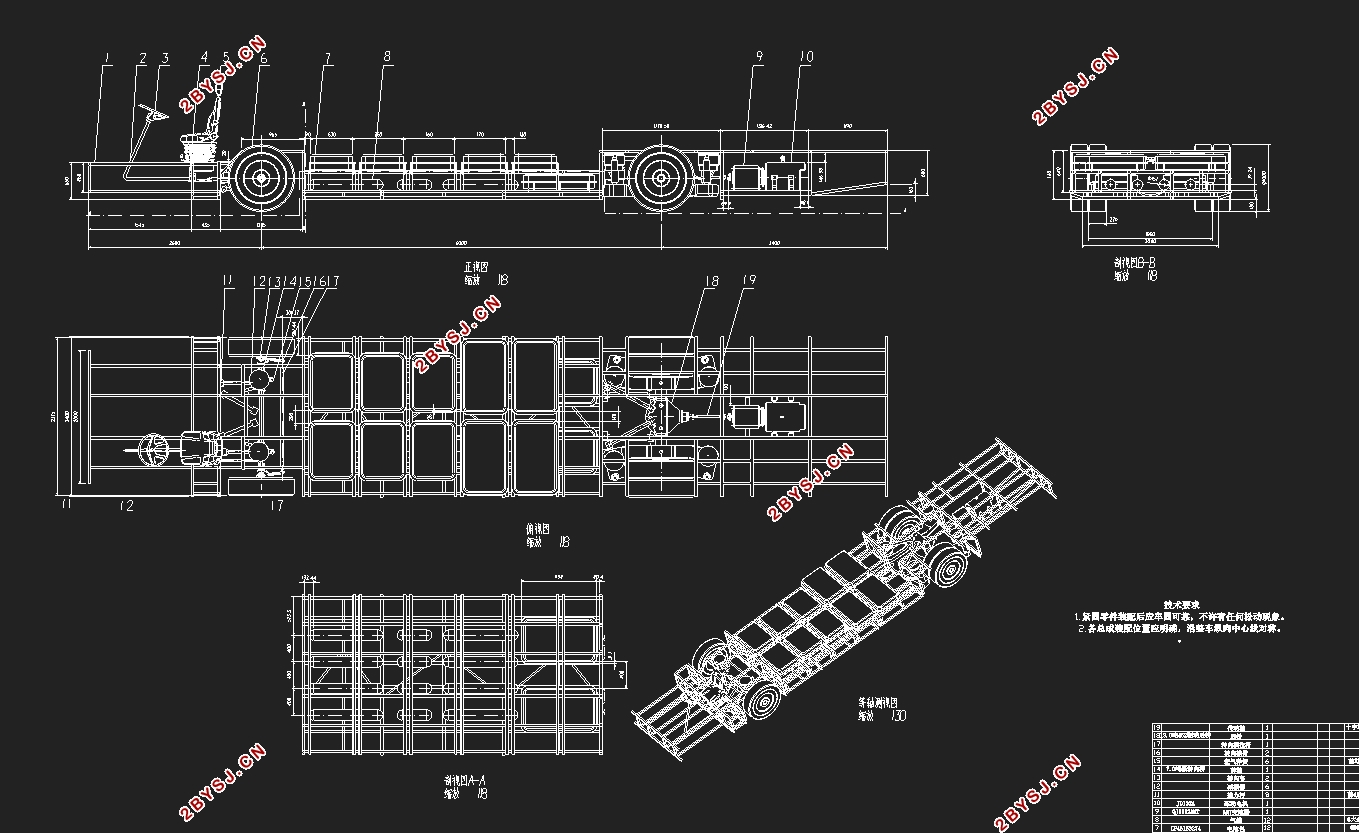

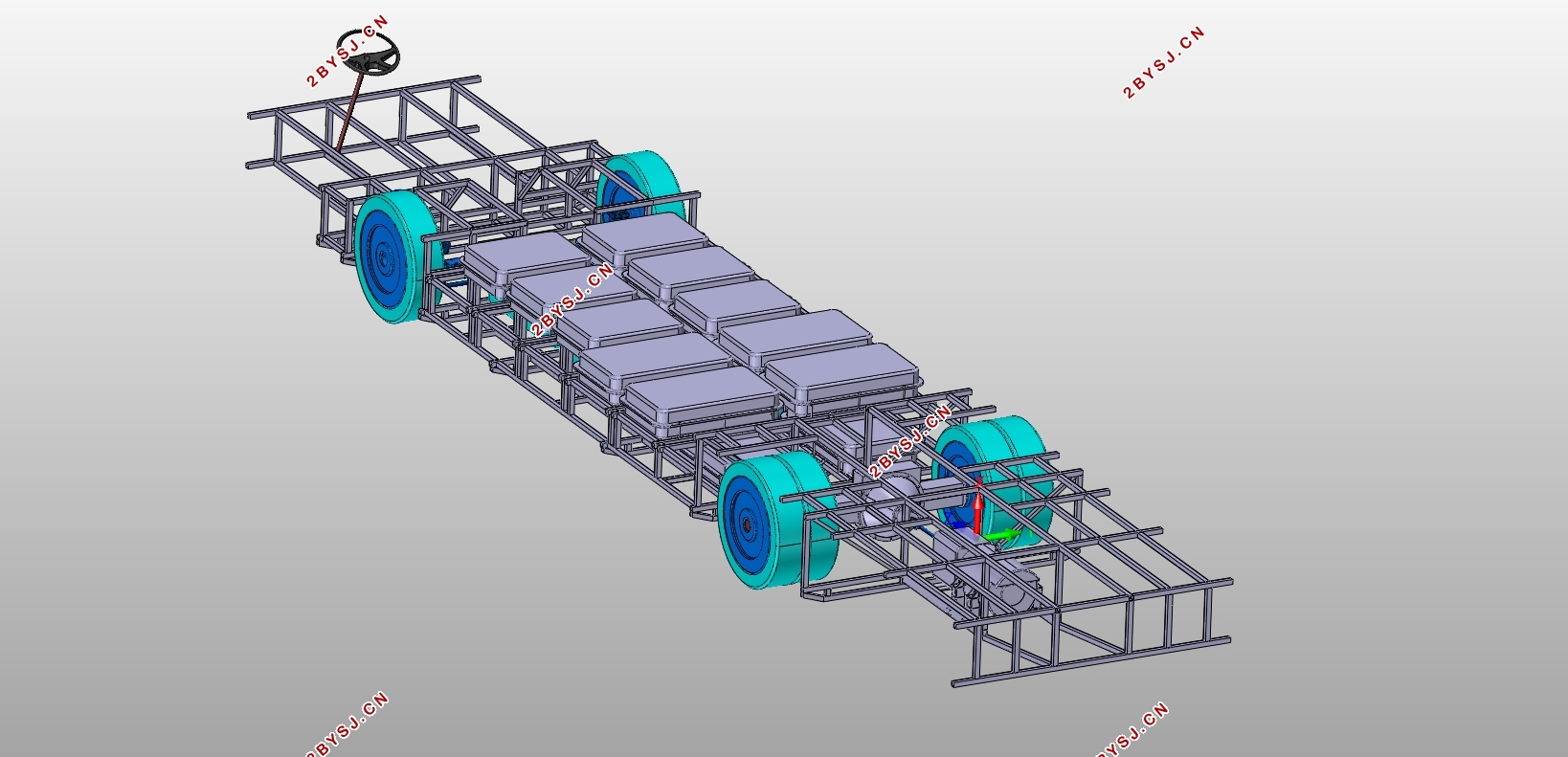

纯电动6120BEV旅游客车底盘总布置(含CAD图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书12000字,CAD图6张,CATIA三维图)
摘  要
当今世界发展的一个重要方向是绿色化和可持续发展,汽车工业也不例外。中国旅游业的发展对旅游交通工具的需求很大,以往的旅游大巴通常是油车,顺应清洁化的发展,旅游客车也应该使用清洁能源,降低对环境的损害。本设计主要研究了一款12米的纯电动旅游客车的底盘总布置,结合客车定位,确定整车参数,对动力系统以及底盘各总成部件进行选型,并对整车性能进行分析。利用三维建模软件,搭建各总成的模型,并合理地布置起来,同时车身和悬架系统尺寸匹配。通过底盘总布置的设计,积累了设计汽车的经验,开拓了设计思想,夯实了专业知识。
关键词:纯电动 客车底盘 总布置

Abstract
An important direction for the development of the world today is green and sustainable development, and the automotive industry is no exception. The development of China’s tourism industry has a great demand for tourism vehicles. In the past, tourism buses were usually fuel trucks. In response to the development of cleanliness, tourist buses should also use clean energy to reduce damage to the environment. This design mainly studies the chassis general arrangement of a 12-meter pure electric tourist bus, combines the positioning of the bus, determines the parameters of the vehicle, selects the components of the power system and the chassis components, and analyzes the performance of the entire vehicle. Using three-dimensional modeling software, the models of each assembly are built and reasonably arranged, while the body and suspension systems are matched in size. Through the design of the general arrangement of the chassis, we have accumulated experience in designing cars, opened up design ideas, and consolidated professional knowledge.
Keyword: Pure electric  Bus chassis  General arrangement

本研究对象是12米纯电动旅游客车,定位偏向于旅游景点内部运送乘客的车辆,总质量为14200kg,因此本客车选择两轴设计。
表2.1 汽车轴数选择
轴数    适用情况
两轴    汽车总质量不大于19t
三轴    汽车质量在19t到26t之间
四轴    汽车质量大于26t
