标致307轿车前麦弗逊悬架减振器设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

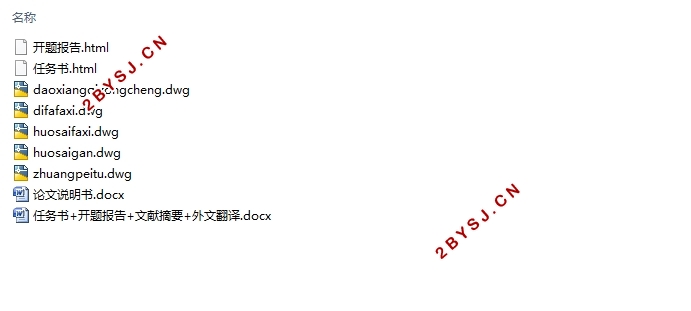

标致307轿车前麦弗逊悬架减振器设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书14000字,CAD图5张)
摘  要
本文针对标致307轿车前麦弗逊悬架设计了一款适用的减振器。汽车在不平路面上行驶时,会因受到冲击而产生振动,其中弹性元件可以缓冲这种振动,但也会使振动需要更长的时间消失,减振器则能起到迅速衰减振动的作用。减振器分类众多,各类减振器又各具优缺点,本次设计选择了性价比最高的双作用筒式减振器作为设计对象。
论文主要研究了双作用筒式减振器的结构和工作原理,根据国家标准和一些经验公式对减振器的主要性能参数和主要零部件的尺寸参数进行了计算和确定,并对决定阻尼力大小的各个阀系进行了设计。阀系的设计采用Matlab软件,先根据以确定的参数绘制出减振器的理想阻尼力-速度特性曲线,然后分别建立了伸张行程和压缩行程在伸张阀和压缩阀未开启和开启后的数学模型,由此数学模型也能绘制出一条阻尼力随速度变化的曲线,使这两曲线尽可能接近,这便能确定阀系各尺寸参数。最后,用材料力学的知识对减振器的活塞杆和各缸筒这几个主要受力部件进行了强度和稳定性的校核。
本次设计的减振器能满足所选车型的使用要求,对双作用筒式减振器的设计具有一定的指导作用。
关键词:双作用筒式减振器 结构 工作原理 设计计算 校核

Abstract
This paper designed a suitable shock absorber for Peugeot 307 car front macpherson suspension.When the car driving on rough road surface, there will be vibrationcaused by shock .Elastic element can cushion the vibration, but willalso take longer to disappearing.Absorber can have the effect of rapid attenuation of vibration.Classification of shock absorber is numerous, and each has its advantages and disadvantages of all kinds of shock absorber, the design chose the highest ratio of double-acting shock absorber as design objects.
Thesis mainly studies the structure and working principle of double-acting shock absorber, according to the national standard and some empirical formulas for the main performance parameters of the shock absorber and the dimensional parameters of the main components are calculated and determined, and to determine the size of the damping force the valve system for the design.Valve system design using Matlab software, based on to determine the parameters of the first to map the ideal shock absorber damping force and speed characteristic curve, and then established for stroke and the compress stroke in stretching and compression valves open and open after the mathematical model of the mathematical model can also draw a damping force changes with speed curve, as close as possible to make this two curve, which can determine the parameters for the various sizes of valve system.Finally, with the knowledge of the mechanics of materials for the main shock absorber piston rod and the cylinder strength and stability of the mechanical parts for checking.
The design of the shock absorber can meet the requirements for the selected models, to the design of double-acting shock absorber has a certain guiding role.
Key word:Doubleacting cylinder shock absorber; Stucture ;The working principle;Design and calculate;check

表3.1 标致307参数配置表
车长*车宽*车高(mm)    4481*1746*1526
轴距(mm)    2612
前轮距/后轮距(mm)    1505/1489
整备质量(kg)    1290
满载质量(kg)    1723
最小离地间隙(mm)    122
