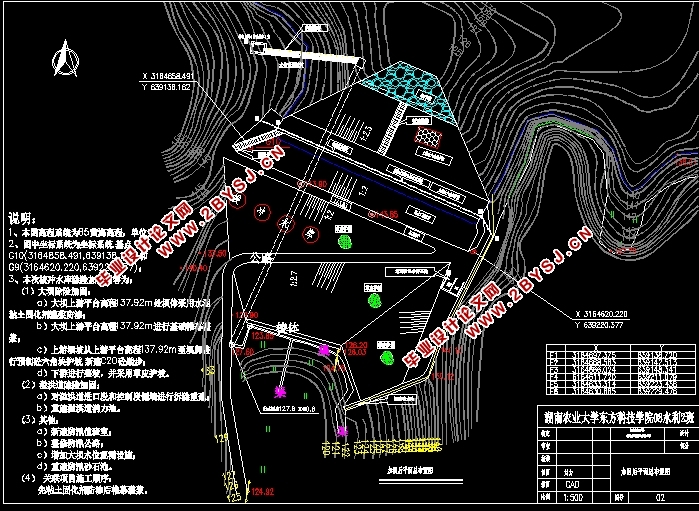

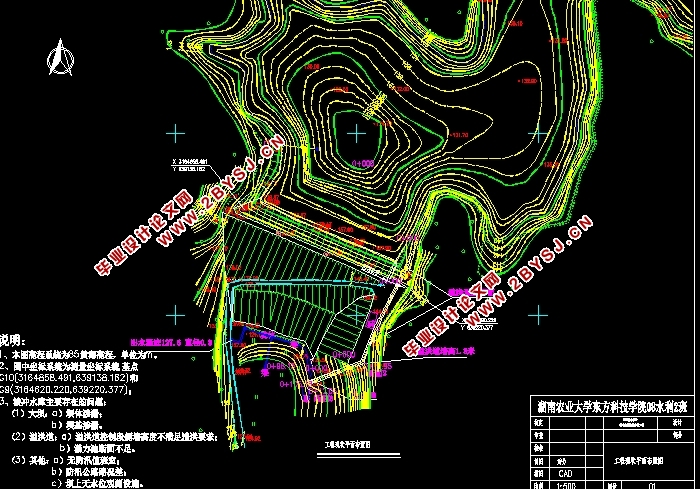

湖南省金井镇梭冲水库除险加固工程设计(含CAD图)(论文15500字,CAD图纸18张)
THE ENGINEERING DESIGN OF SUOCHONG RESERVOIR REINFORCEMENT
摘  要:梭冲水库是湖南省金井镇境内的一座小(2)型水库,本设计主要对于水库的大坝、溢洪道、放水卧管及输水涵洞出现的风力侵蚀和水力侵蚀问题,采取了大坝上游削坡放缓、下游培厚放缓,坝体进行水泥粘土固化剂灌浆的加固方案。并将溢洪道侧墙加高加固,控制段进行重建,底板和边墙用钢筋混泥土加固,解决了大坝渗流和溢洪道风化水蚀的问题,以保证了水库的安全运行。
关键词:除险加固;削坡放缓;帷幕灌浆;混泥土加固

The Engineering Design of SuoChong Reservoir Reinforcement in JinJing town Hunan Province
Abstract: Suo Chong reservoir in Hunan province is the town of the territory of a small (2) reservoir, This design is mainly for reservoir dam, spillway, water horizontal pipe and water conveyance culvert of wind erosion and water erosion, take the upstream dam slope cutting slowing, slowing downstream and thicken, dam of cement clay curing agents grouting reinforcement scheme.And the heightening and strengthening of spillway side wall, control section reconstruction, bottom plate and side wall with reinforced concrete reinforcement, solved the seepage of dam and spillway weathering erosion problems, in order to ensure the safe operation of the reservoir.
Key Words: danger control and reinforcement;slow slope cutting;curtain grouting; reinforced concrete

2.1  工程概况
2.1.1  水库工程位置
梭冲水库位于长沙县金井镇王梓元村,属湘江二级支流金井河流域支流水系。大坝距长沙县城35 Km,距金井镇12 Km,有公路通往坝区,对外交通方便。
2.1.2水库项目区基本情况
梭冲水库枢纽由大坝、溢洪道及输水设施组成。集雨面积0.73 m3正常蓄水位140.97m时,相应库容23.1万m3。是一座以灌溉为主,兼有防洪、养殖等综合效益的小(2)型水利工程,水库有效灌溉面积1km2。
2.1.3  枢纽主要建筑物及特性参数
梭冲水库枢纽由大坝、溢洪道及输水设施组成。
(1)水库水位、相应库容
梭冲水库堰顶水位(起调水位140.97m),相应库容为23.1万m3, 30年一遇的设计洪水位为142.34m,相应库容为28.96万m3;300年一遇校核洪水位为142.78m,相应库容30.98万m3。
(2)大坝
大坝原设计为粘土心墙坝,经本阶段实场调查、坝轴线与坝体外坡钻探取样室内颗粒分析、注水试验成果定名为粘土质砾均质土坝,坝顶高程143.93m,轴线长98.1m,坝顶宽3m,最大坝高21.0m。内坡坝面坡比1:1.20,外坡坝面坡比1:2.5;内坡为砼放方块护坡,外坡草皮护坡。溢洪道位于大坝左岸坝端。输水涵位于大坝右侧,为浆砌块石箱涵,断面尺寸0.5×0.8m,长111m,出口底板高程127.6m。坝脚建有堆石棱体。
(3)溢洪道
溢洪道位于大坝左岸坝端,为正槽开敞式,宽度2m,场地周边地形较平坦开阔,无高陡边坡,自然状态下边坡稳定状态良好。侧墙为浆砌块石护砌,底板为砼护面。2007年对溢洪道进口段、控制段及泄槽段的侧墙进行了浆砌石衬砌,底板砼护面加固处理。经整修后的溢洪道运行状况良好,无不良安全问题。
(4)输水设施
输水设施位于大坝右侧,由输水卧管和箱涵组成。输水涵为0.5×0.8m浆砌块石箱涵。2006年对输水涵进行了改造与加固处理,箱涵砌石为弱风化花岗岩。经加固改造后的输水涵运行状况良好,无不良地质安全隐患。


湖南省金井镇梭冲水库除险加固工程设计(含CAD图)
湖南省金井镇梭冲水库除险加固工程设计(含CAD图)
湖南省金井镇梭冲水库除险加固工程设计(含CAD图)
湖南省金井镇梭冲水库除险加固工程设计(含CAD图)
湖南省金井镇梭冲水库除险加固工程设计(含CAD图)


目  录
摘  要    1
关键词    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.1.1  水库工程位置    2
2.1.3  枢纽主要建筑物及特性参数    2
2.1.4  工程的简要建设过程    3
2.1.5  目前水库存在的主要问题    3
2.1.6  安全鉴定结论    4
2.1.7  除险加固的必要性    5
3  工程水文及调洪演算    6
3.1  基本情况    6
3.2  气象资料    6
3.3   工程地质    6
3.3.1  概况    6
3.3.2  工程存在的地质问题    6
3.4  设计暴雨洪水    7
3.4.1  水文基本资料    7
3.4.2  工程等级及洪水标准    7
3.4.3  设计暴雨洪水计算    7
3.5   洪水过程线的推求    9
3.5.1   洪水过程线    9
3.5.2  入库洪水总量    11
3.5.3  施工分期洪水    12
3.6   调洪演算复核    12
3.6.1   调洪复核原则    12
3.6.2   调洪演算的基本方程    13
3.6.4  调洪复核结果    15
3.7  抗洪能力复核    15
3.7.1  水库大坝坝顶高程复核    15
3.7.2  溢洪道控制段顶部高程复核    16
4  除险加固设计    17
4.1  工程任务和规模    17
4.2  主要加固设计    17
4.2.1  水库安全鉴定结论    17
4.2.2  水库除险加固的主要项目    19
5.  设计依据    19
5.1  设计建筑物等级    19
5.2  设计控制标准    20
5.3  除险加固设计    20
5.3.1  大坝除险加固设计前后渗流计算    20
5.4  大坝除险加固设计    21
5.4.1  上游坝坡设计    21
5.4.2  大坝坝顶与坝肩接触面、坝基帷幕灌浆设计    22
5.5  溢洪道建筑物整治    24
5.5.1  基本情况    24
5.5.2  溢洪道水力计算    24
5.5.3  溢洪道除险加固设计    27
5.6  输水涵洞除险加固    29
5.7  水位观测设计    29
5.8   防汛公路设计    29
6  结论    29
参考文献    30
致谢    31
