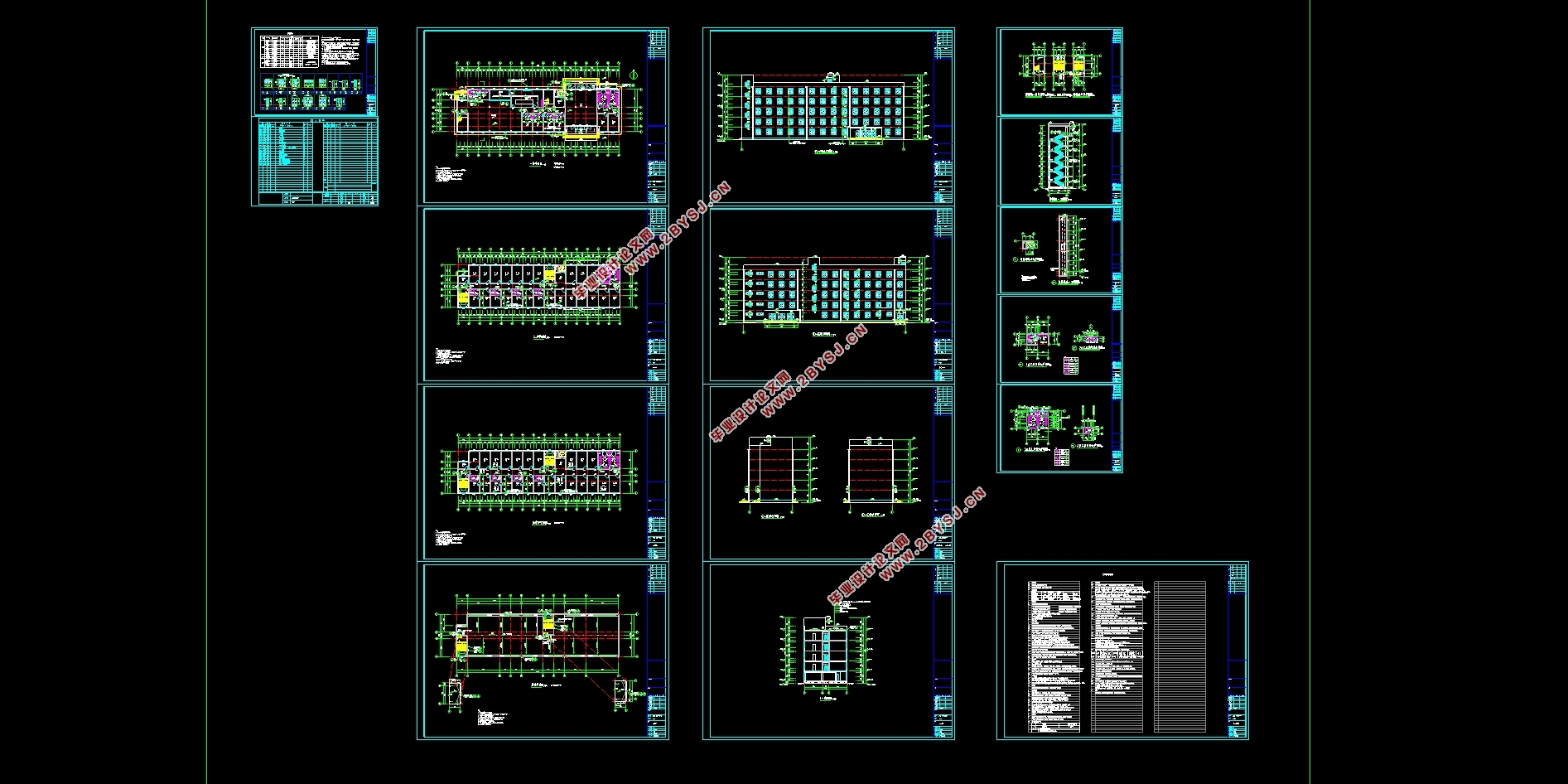

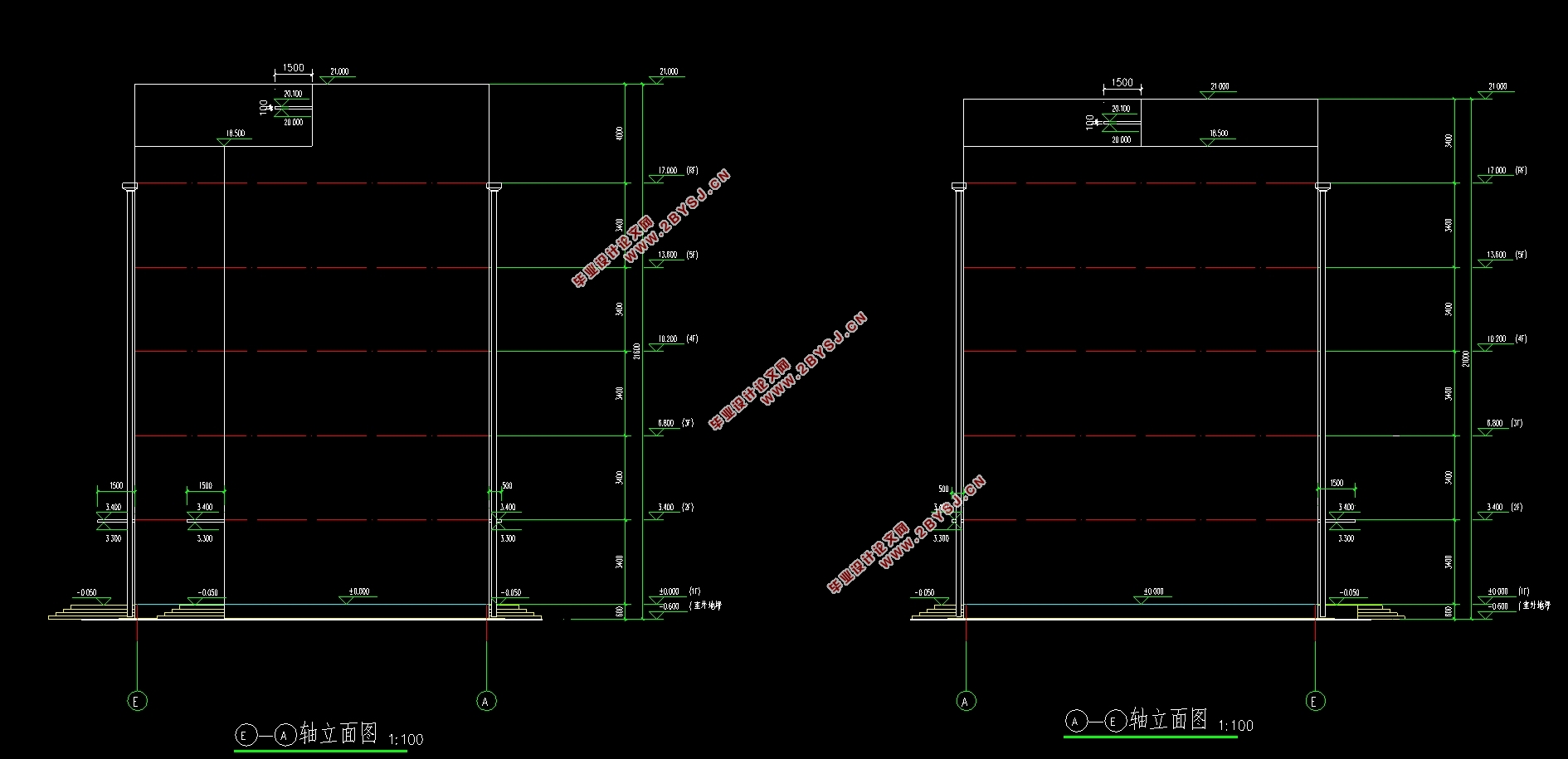

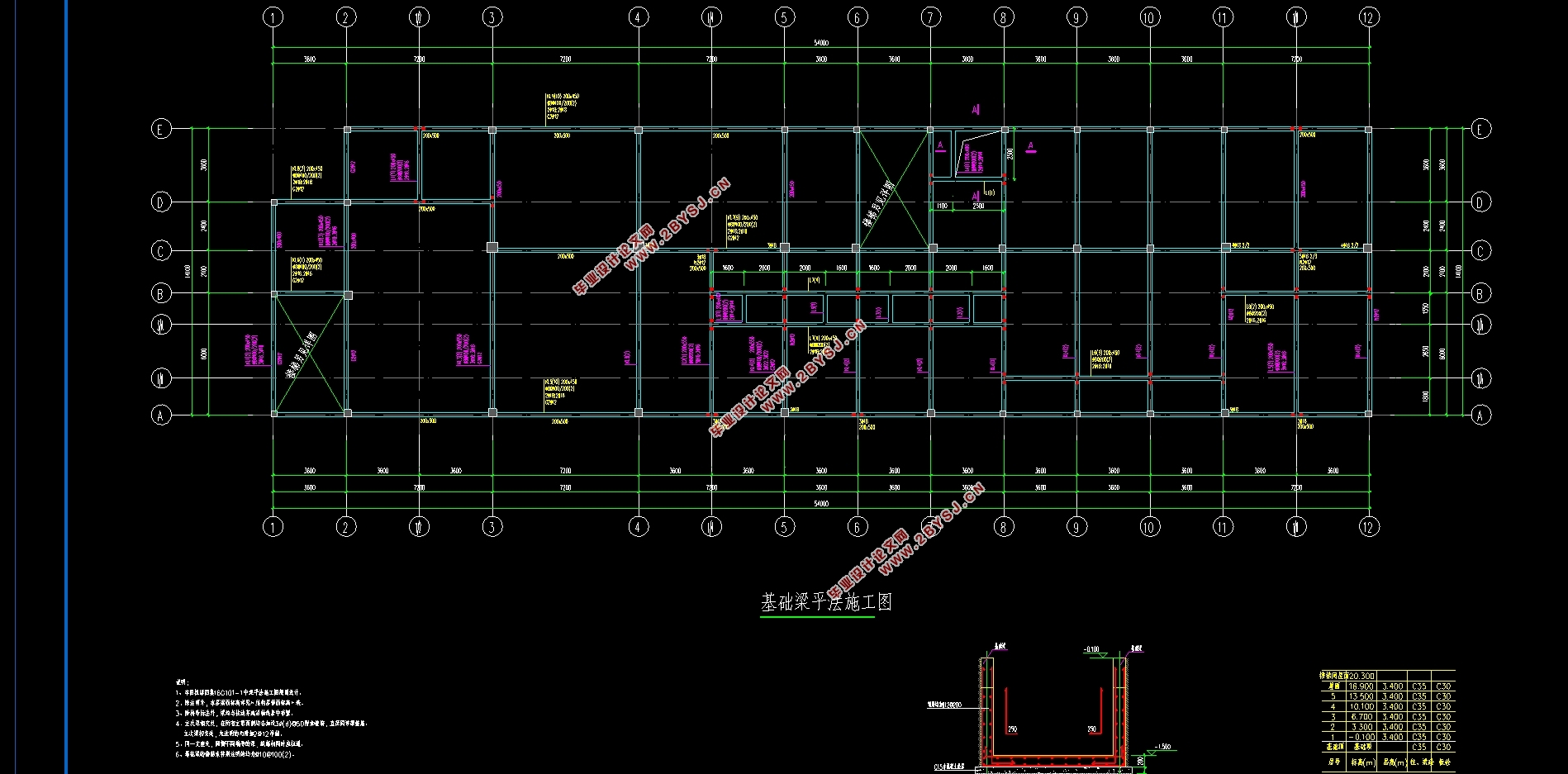

五层3810平米金融港办公楼设计(建筑图结构图)(任务书,开题报告,论文计算书26000字,建筑图13张,结构图16张,手绘图)
本次毕业设计的题目是“金融港6#办公楼设计”,结构设计部分主要是先进行结构的选型、柱网的布置、梁柱截面的估计;再用PKPM建模计算整体的受力是否合理,根据规范标准不断调整,绘出整套的完整的施工图纸;手算任务为选取一榀有代表性的框架进行荷载统计,内力计算、组合及验算,主要方法为:分层法计算荷载作用下的框架内力,D值法计算风荷载下框架内力,底部剪力法计算地震荷载作用下框架内力;内力组合获得控制截面;最后进行各个构件的配筋及验算。以上的设计内容涵盖了整个大学所学的知识,是对所学知识的系统化和整体化。
本办公楼为五层钢筋混凝土框架结构。
1 设计资料
1.1工程名称
金融港6#办公楼设计
1.2 工程概况
建筑总高度为17.6m,共5层,每一层层高为3.4m,楼梯间出屋面高3.4m。室内外高差为600mm,底层室内设计标高±0.000。建筑总面积为3810.50m2。
1.3 建筑等级
建筑物耐久等级为二级,耐火等级为二级,防水等级为一级。
1.4 设计荷载
基本风压:0.35KN/m2,采用50年一遇的风压值,地面粗糙度D类。
基本雪压:0.50KN/m2,采用50年一遇的雪压值。
1.5 抗震设防
本工程建筑抗震设防类别均为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为II类,建筑的设计特征周期为0.35s,框架抗震等级为四级。
1.6 气象资料
(1)主导风向:夏季:东南风;冬季:西北风。
(2)风速:冬季平均2.9m/s,夏季平均2.8 m/s,最大风速17.3m/s。
(3)气温:最热月平均温度27.8oC,最冷月平均温度为2 oC。
(4)极端最高温度为40.8 oC,极端最低温度为-8.2 oC。
(5)相对湿度:最热月平均79%,最冷月平均76%。
(6)降水:平均年降雨量1124.6mm,最大暴雨强度51mm/h,最大降雨量327.4mm,最大积雪深度23mm。
1.7 地质资料
本工程建筑场地划分为Ⅱ类,工程建筑场地土层至上而下分述为:素填土:以粘土组成,夹中压缩性土,厚度0.3~1.8m,承载力特征值fak=110kPa;粉质粘土:半干湿,密实,可塑,厚度1.8~15.3m,承载力特征值fak=270kPa。施工时应做好防排水,回填时采用不透水材料分层夯实。


五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)
五层3810平米金融港办公楼设计(建筑图结构图)


目录
绪 论    - 1 -
1 设计资料    - 1 -
1.1 工程名称    - 1 -
1.2 工程概况    - 1 -
1.3 建筑等级    - 1 -
1.4 设计荷载    - 1 -
1.5 抗震设防    - 1 -
1.6 气象资料    - 1 -
1.7 地质资料    - 2 -
1.8 材料选用    - 2 -
2 结构选型    - 3 -
2.1 柱网布置    - 3 -
2.2 框架结构承重方案的选择    - 3 -
2.3 计算单元选取    - 3 -
2.4 梁、柱截面尺寸的初步估计    - 6 -
2.4.1梁截面初选(⑩轴)    - 6 -
2.4.2柱截面初选(⑩轴)    - 6 -
3 侧移刚度的计算    - 9 -
3.1梁线刚度ib的计算(I=2I0)    - 9 -
3.2柱线刚度ic的计算(I=I0)    - 9 -
3.3相对线刚度计算    - 9 -
4 恒荷载作用下内力计算    - 10 -
4.1 恒荷载标准值计算    - 10 -
4.2 恒载作用下框架的所受荷载    - 12 -
4.2.1框架梁的恒载    - 12 -
4.2.2 柱纵向集中恒荷载计算    - 15 -
4.3 恒载作用下框架的内力计算    - 19 -
5 活荷载标准值计算    - 30 -
5.1 活荷载标准值    - 30 -
5.2 活载作用下框架所受荷载    - 30 -
5.2.1 屋面与楼面活载    - 30 -
5.2.2柱的集中力    - 33 -
5.3 活载作用下框架的内力计算    - 36 -
6 风荷载作用    - 43 -
6.1 风荷载标准值    - 43 -
6.2 侧移刚度D    - 45 -
6.3 风荷载作用下框架侧移计算    - 45 -
6.4 框架柱的剪力分配计算    - 46 -
6.5 框架柱反弯点高度的计算    - 47 -
6.6 框架柱端的剪力弯矩及梁端的弯矩计算    - 48 -
7 水平地震荷载作用    - 52 -
7.1 重力荷载代表值的计算    - 52 -
7.1.1顶层重力荷载代表值    - 52 -
7.1.2三~五层重力荷载代表值    - 53 -
7.1.3 二层重力荷载代表值    - 53 -
7.1.4底层重力荷载代表值    - 53 -
7.2 水平地震作用力的计算(基底剪力法)    - 54 -
7.3 水平地震作用下框架的侧移验算    - 56 -
7.4 水平地震作用下框架内力计算(D值法)    - 56 -
8 荷载和内力组合    - 62 -
8.1 弯矩调幅    - 62 -
8.2 内力调整    - 64 -
8.2.1 梁端内力调整    - 64 -
8.2.2 柱端内力调整    - 69 -
8.3 梁的内力组合    - 76 -
8.3.1梁的内力组合计算    - 76 -
8.3.2梁组合的剪力设计值    - 84 -
8.4 柱的内力组合表    - 84 -
8.4.1柱的内力组合计算    - 84 -
8.4.2柱组合的剪力设计值    - 92 -
9 框架梁、柱配筋    - 92 -
9.1 框架横梁配筋    - 92 -
9.1.1 设计参数及公式    - 92 -
9.1.2 配筋计算    - 93 -
9.2 框架柱配筋    - 99 -
10 板的配筋    - 109 -
10.1 荷载设计值    - 110 -
10.2 内力计算及配筋    - 111 -
11 楼梯设计    - 115 -
11.1 设计参数    - 115 -
11.2 楼梯板(AT-1)计算    - 116 -
11.2 平台板计算    - 117 -
11.3 平台梁计算    - 118 -
12 基础设计    - 122 -
12.1 地基基础设计等级    - 122 -
12.2确定基底尺寸(详细计算以E柱为例)    - 122 -
12.3 地基承载力验算    - 122 -
12.4 基础受冲切承载力验算    - 123 -
12.5 基础底板配筋计算    - 127 -
结束语    - 130 -
参考文献    - 131 -
致谢    - 132 -
