六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

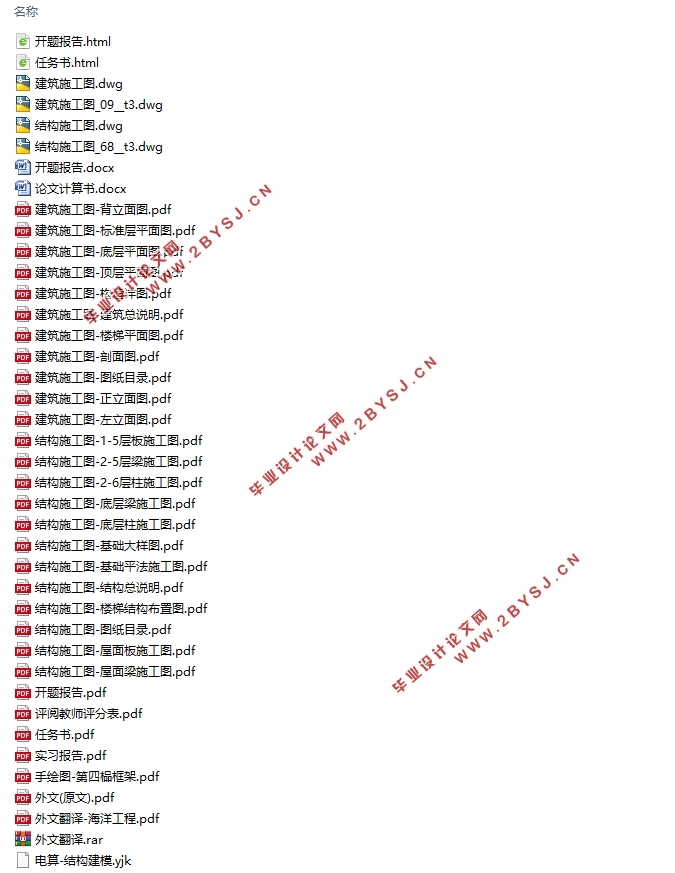

六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书29000字,建筑图12张,结构图15张,手绘图)
摘要
本设计为四川成都金牛区某高级中学教学楼设计,主要设计内容包括建筑设计与结构设计。

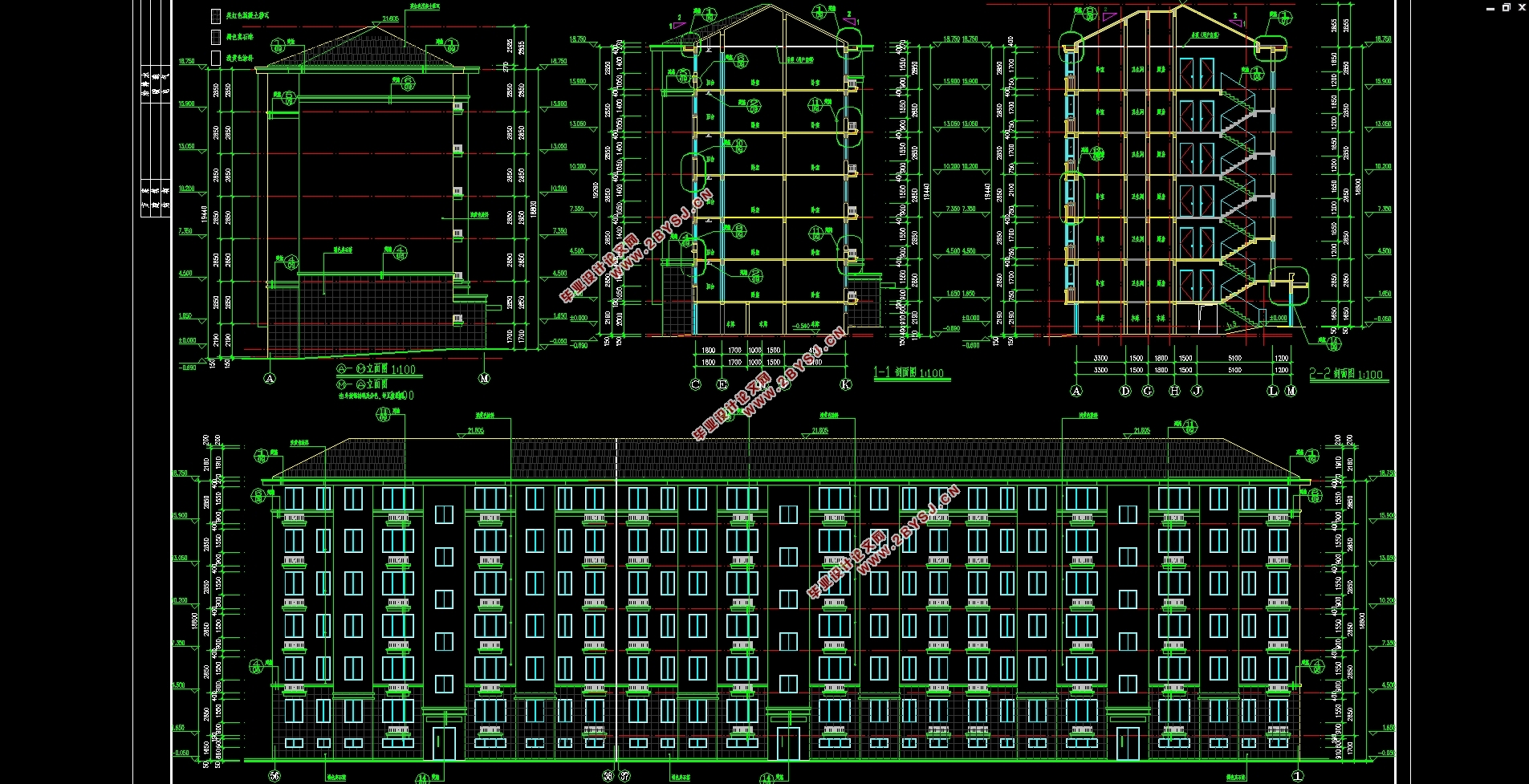

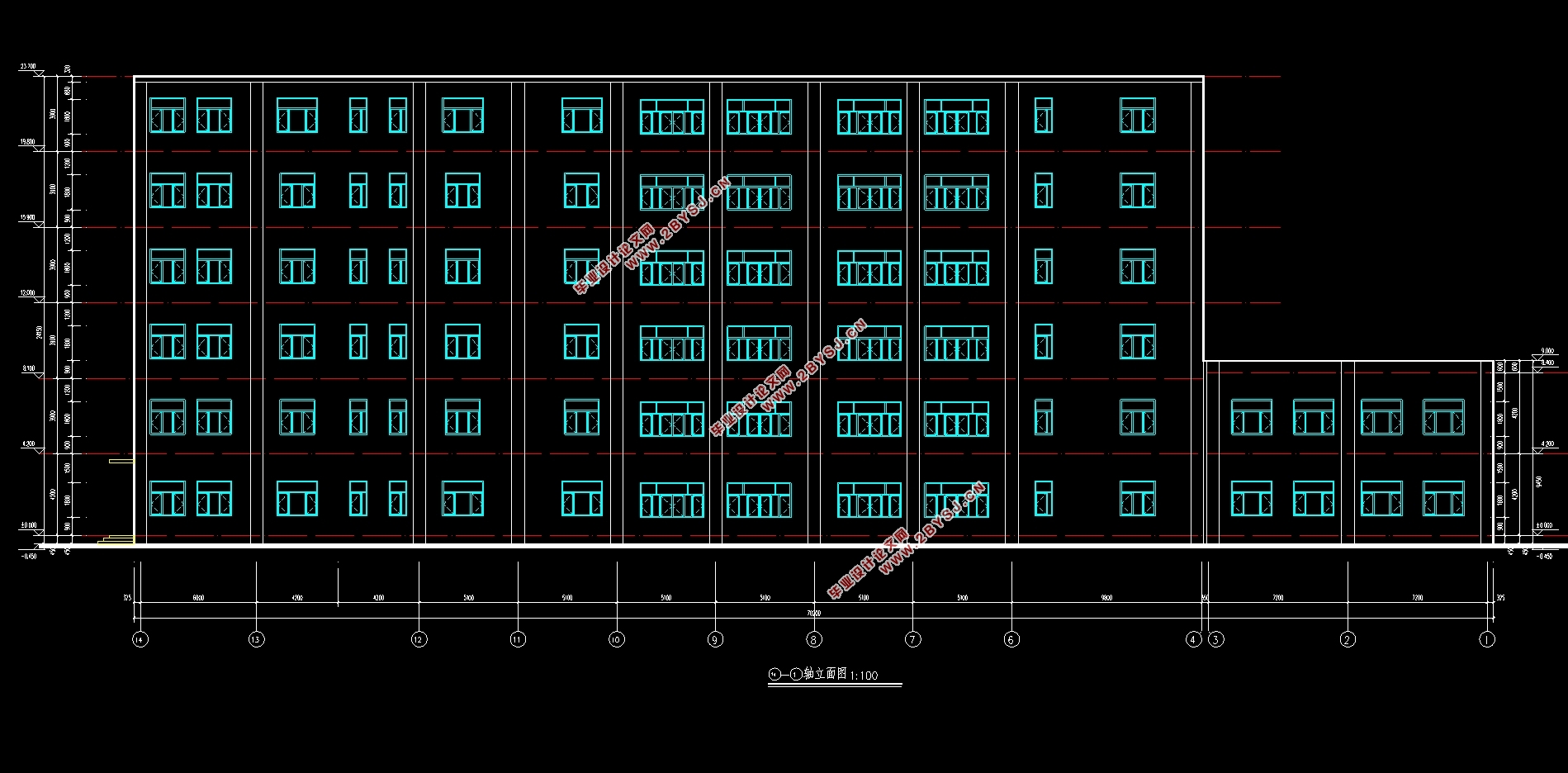

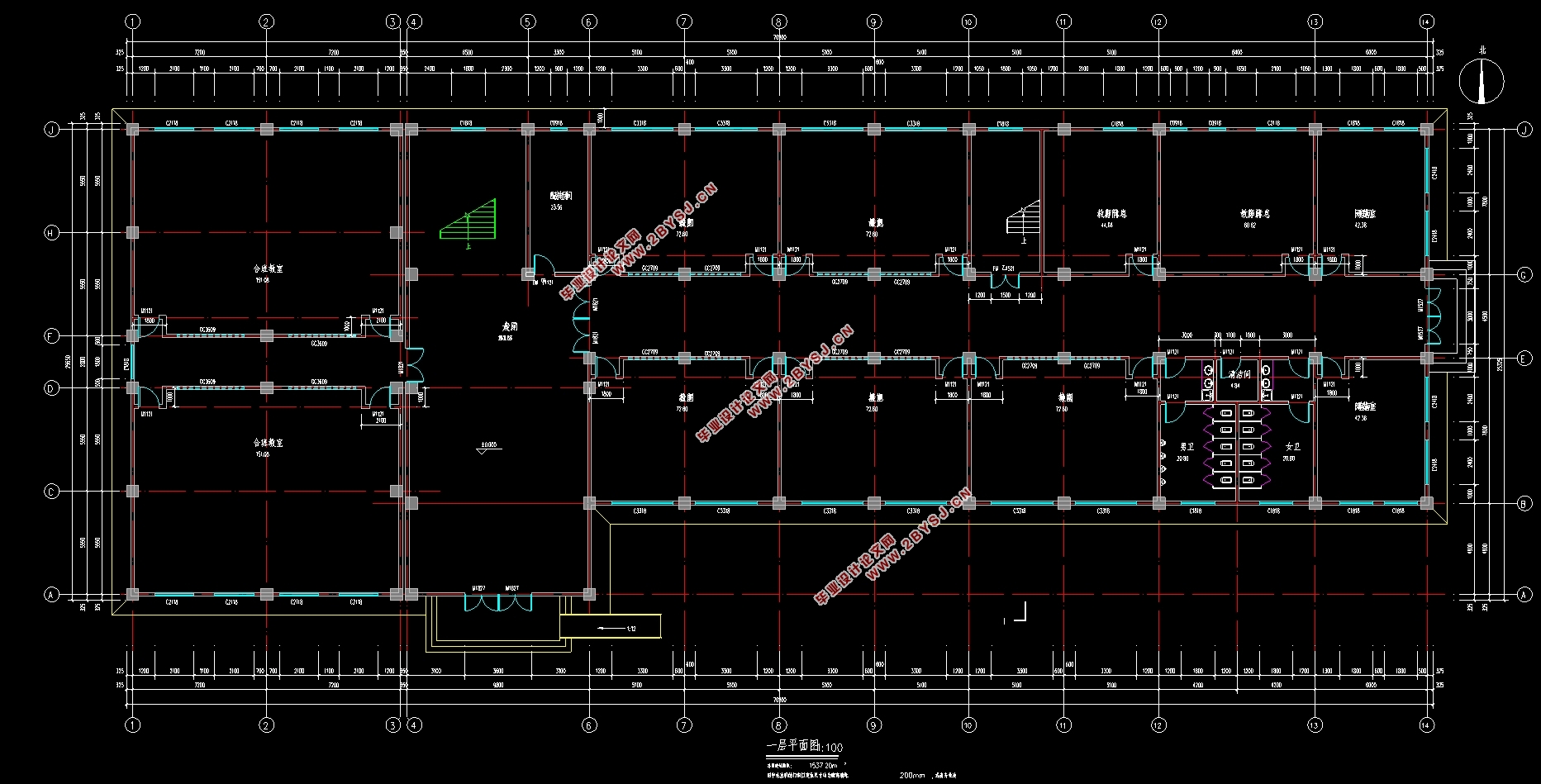

该教学楼设计为现浇钢筋混凝土六层框架结构,实际设计建筑面积在7750m2左右,该建筑设计包括首层平面图、二层平面图、三层、四层,五层平面图,顶层平面图,屋顶排水平面图,建筑正立面图、左立面图、背立面图、右立面图,楼梯处剖面图以及相关的设计说明和门窗表。
结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。计算书内容中是取一榀横向框架即⑧轴框架来计算水平作用和竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。其中设计涉及到底部剪力法、D值法、二次弯矩分配法、塑性铰线法等方法,严格依据《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010等规范取值计算等相关规范,在计算过程中相关荷载的分项系数也随着规范的更新而更新了。
本计算书最后采用PKPM4.3.4版本软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出硂结构施工图。
关键词:框架结构;设计图;荷载汇集;内力计算;配筋

Abstract
This design is designed for a senior middle school teaching building in Jinniu District, Chengdu, Sichuan Province. The main design content includes architectural design and structural design.
The teaching building is designed as  cast-in-place reinforced concrete six-story frame structure, and the actual design area is about 7750m2, The architectural design includes the first floor plan, the second floor plan, the third floor plan ( the fourth floor plan, the five story plan are the same as the third), and the top floor plan. Roof drainage plan, building facade elevation , left elevation , back elevation , right elevation , staircase section view and related design. instructions and door windowtable.
The structural design includes frame design, reinforcement calculation of beam, slab and column, foundation reinforcement calculation and stair design. The content of the calculation book is to take a transverse frame, that is, 8-axis frame, to calculate the internal force of the structure under horizontal and vertical load, and to find outthe most unfavorable combination and calculate the reinforcement. Among them, the design involves the bottom shear method, the D value method, the secondary moment distribution method, the plastic hinge line method and so on. Strictly according to the relevant codes such as "Code for load of Building structures" GB50009-2012, "Code for Design ofconcrete structures" GB50010-2010, "Code for Seismic Design of buildings" GB50011-2010 and so on. In the process of calculation, the partial coefficient of the relevant load is also updated with the update of the code. At the end of this calculation book, the PKPM4.3.4 version software is used for modeling and calculation, and the results of manual calculation and computer.
calculation are compared and analyzed, and the construction drawing of the structure is obtained by using the software.

Keyword:frame structure; design drawing; load collection; internal force calculation
Reinforcement

设计资料:该教学楼占地面积约为1800m2,长度不超过70m,宽度不超过25m。建筑面积控制在7000m2左右,教学楼内房间以教室为主,普通教室数量为40个左右,每班容纳学生45人,设置2至6个合班教室,教师休息室每层2个,每层均设置男女卫生间,装修要求一般标准,耐火等级为二级,地基承载力特征值为fak=260kPa;地面粗糙程度为B类,基本风压,基本雪压和抗震设防要求根据地方不同查规范;建筑安全等级为二级,结构形式为框架结构,填充墙用加气混凝土。
实际设计中,教学楼占地面积1537m2,建筑面积7750m2,层数为6层,底层层高4.2m,中间层和顶层层高均为3.9m,室内为高差0.45m,所有填充墙厚为200mm,屋面为不上人屋面,混凝土采用C40型混凝土。

1.3结构选型:
本教学楼采用钢筋混凝土框架结构,均采用现浇,开间和门窗布置规则,设有附楼和主楼两部分,附楼部分高两层,设置4个合班教室,层高4.2m,主楼部分高六层,底层高4.2m,其他层高3.9m,主楼与附楼连接处设置有抗震缝,依据《建筑抗震设计规范》GB50011-2010第6.1.4条规定,初步选定抗震缝缝宽150mm,两边柱子偏离轴线布置。
1.4地基与基础
地基和基础设计应该根据地基复杂程度、建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度分为甲、乙、丙三个设计等级,依据地基基础设计规范规定,本教学楼地基基础设计等级定为丙级。另根据本教学楼建筑等级,参照规范要求可不做地基变形验算。

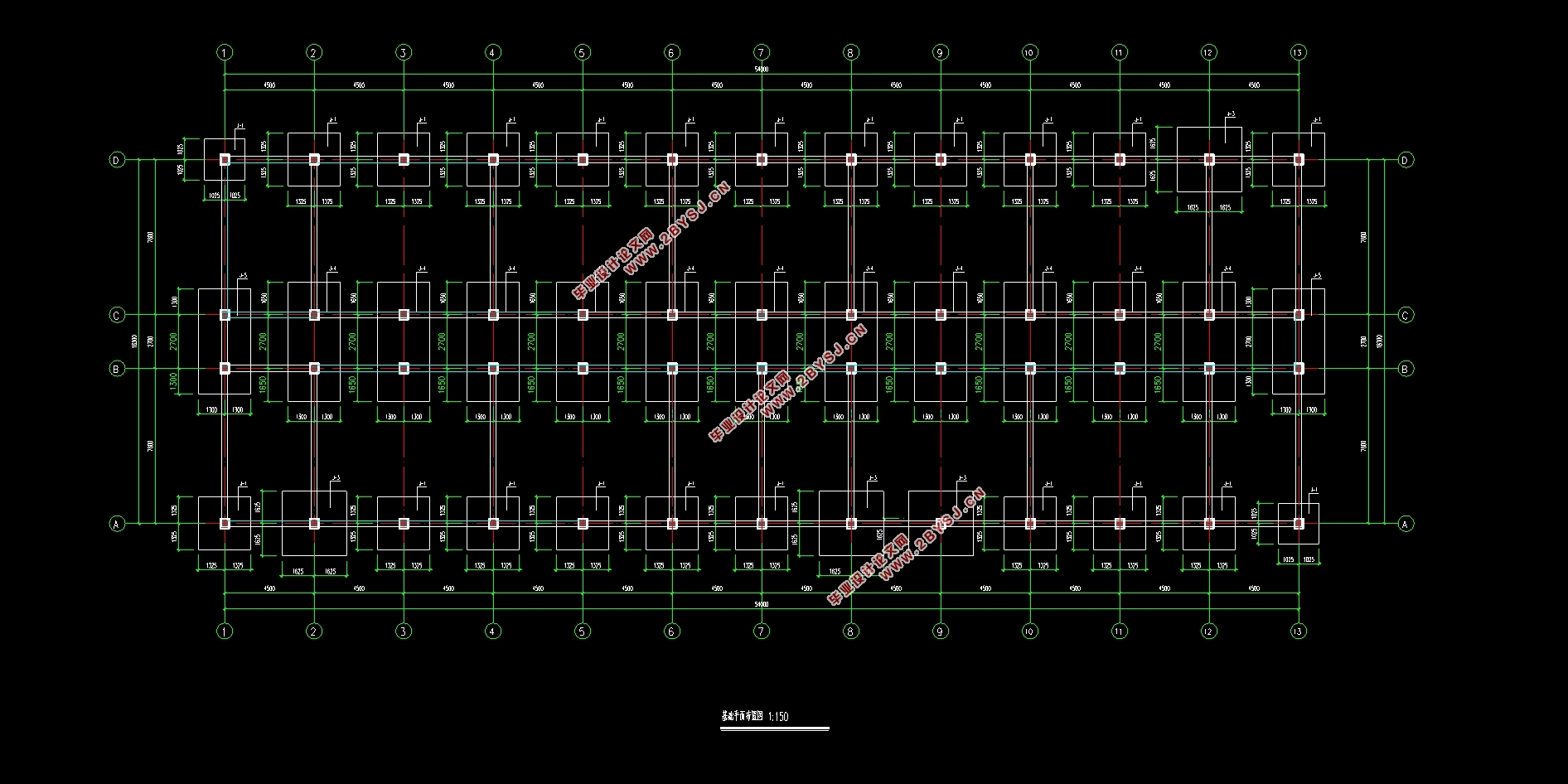

本教学楼横向框架中跨跨度较大,考虑到地基承载力特征值和基础宜浅埋等条件,基础形式采用柱下独立基础。

2.1结构平面布置
该结构整体为一栋6层主楼加一栋2层附楼,中间设置150mm抗震缝隔开,柱网整体布置比较规则。


六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)
六层7750平米成都金牛区某高级中学教学楼设计(建筑图结构图)


目 录
第一章绪论    1
1.1设计摘要    1
1.2设计依据:    1
1.3结构选型:    1
1.4地基与基础    1
第2章构件尺寸计算和基础埋深确定    3
2.1结构平面布置    3
2.2梁、板、柱截面尺寸    3
2.2.1梁尺寸:    3
2.2.2柱子尺寸:    3
2.2.3板截面尺寸    4
2.3基础埋深确定:    4
2.4框架计算简图:    5
第3章框架刚度计算    6
3.1梁柱线刚度计算:    6
3.2框架侧向刚度:    7
第4章重力荷载和水平荷载计算    9
4.1重力荷载标准    9
4.1.1楼面、屋面重力荷载标准值:    9
4.1.2屋面和楼面荷载可变荷载标准值:    9
4.1.3梁、柱重力荷载标准值:    9
4.1.4墙体重力荷载标准值:    10
4.2重力荷载代表值    10
4.3水平地震作用计算    11
4.3.1结构自振周期:    11
4.3.2水平地震影响系数:    12
4.3.3水平地震作用标准值:    12
4.4风荷载作用计算    13
4.4.1风荷载标准值    13
4.4.2风荷载相关计算:    13
第5章水平地震作用下框架结构分析    15
5.1水平地震作用    15
5.1.1剪重比和侧移验算:    15
5.1.2内力计算:    16
5.2风荷载作用    19
5.2.1侧移验算:    19
5.2.2内力计算:    20
第6章竖向荷载作用下框架结构分析    23
6.1计算单元简图    23
6.2荷载计算    23
6.2.1恒荷载:    23
6.2.2活荷载:    25
6.3内力计算    27
6.3.1恒载内力    27
第7章内力组合    37
7.1弯矩调幅    37
7.2内力调整    38
7.3内力组合    46
第8章梁、柱、板截面设计    70
8.1梁截面设计    70
8.1.1内力组合和步骤    70
8.1.2设计参数    70
8.1.3配筋计算    70
8.2柱截面设计    80
8.2.1内力组合和步骤    80
8.2.2设计参数    80
8.2.3配筋计算    80
8.3双向板配筋    90
8.3.1设计参数    90
8.3.2内力计算    90
8.3.3配筋计算    90
8.4节点设计    92
第9章基础设计    95
9.1设计资料    95
9.2基础梁    95
9.3 E、B轴柱独立基础    95
9.3.1荷载计算    95
9.3.2基础底面尺寸    96
9.3.3基础立面尺寸    97
9.3.4基础配筋    98
第10章楼梯设计    100
10.1设计参数    100
10.2梯段板设计    100
10.3斜梁设计    101
10.4平台板设计    103
10.5平台梁设计    104
10.6构造措施    105
结论    106
致谢    107
