六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

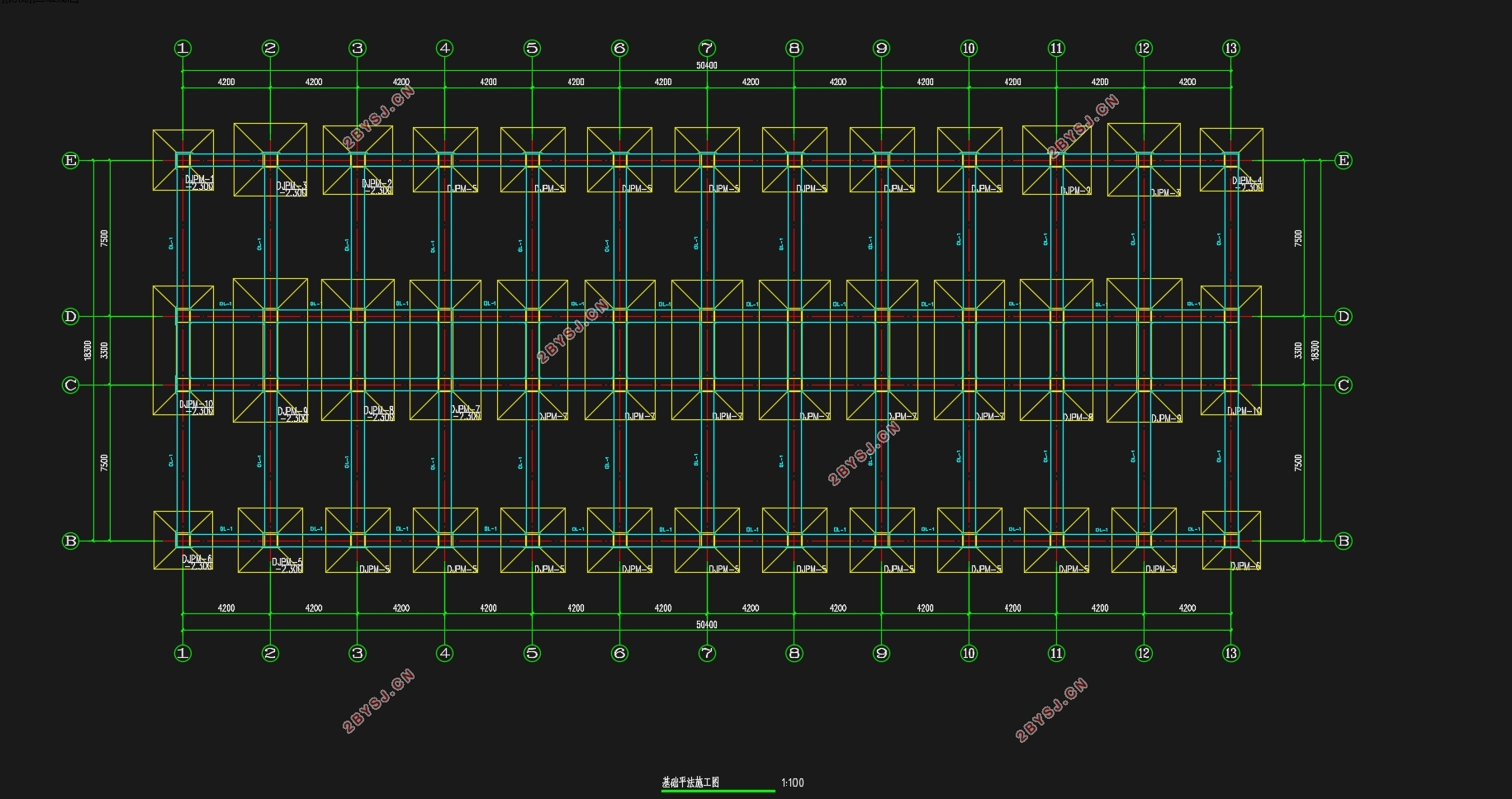

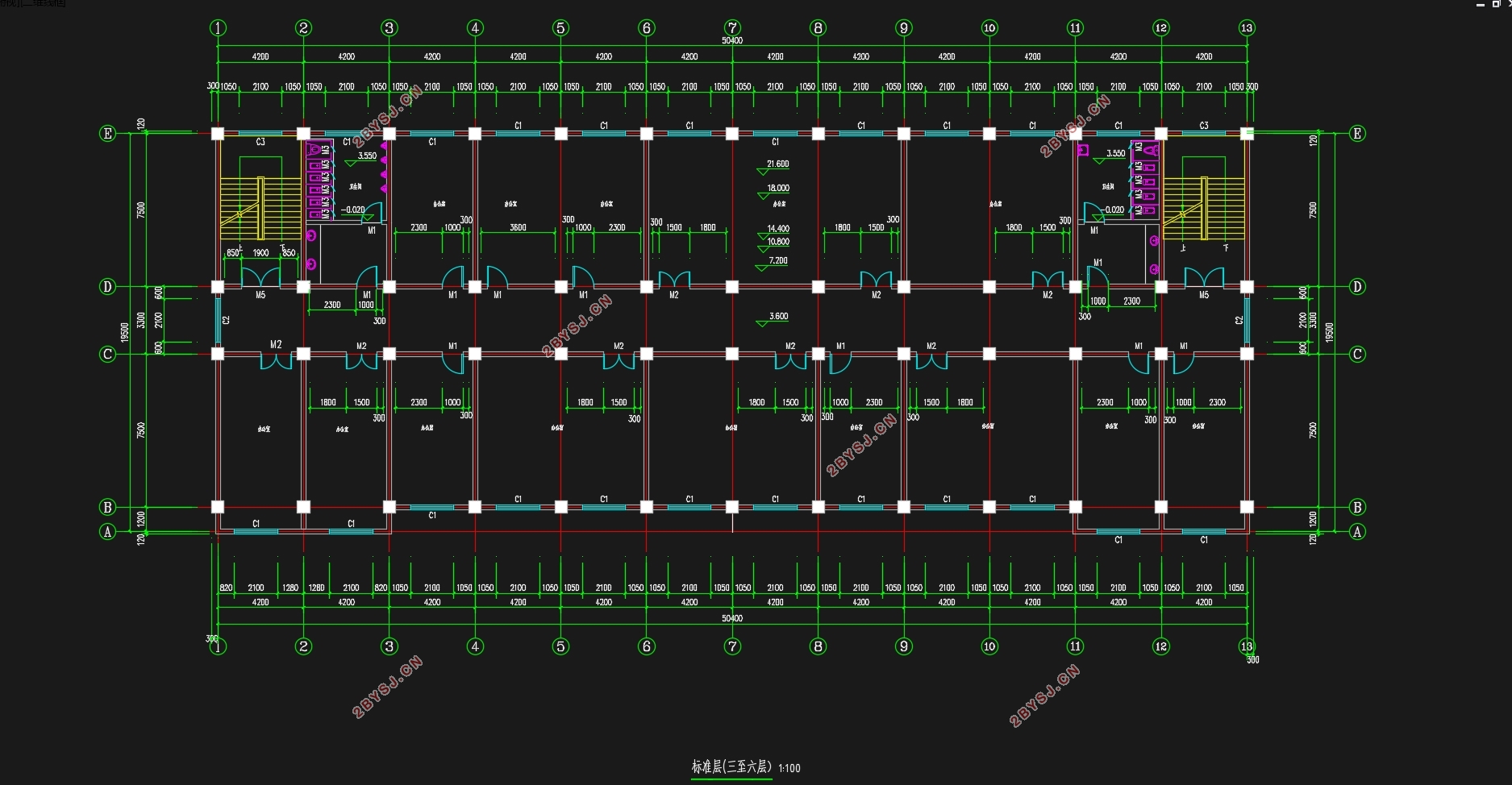

六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)(开题报告,外文翻译,计算说明书15000字,施工组织29000字,CAD建筑图9张,CAD结构图9张,平面布置图,进度计划表)
摘要
毕业设计为江苏省南京市某企业办公楼。办公楼高度为21.6m,层数为6层,结构形式为钢筋混凝土框架结构。
设计内容主要分为两个:建筑部分和结构部分。结构部分主要是对结构布置,荷载计算,荷载分配,对荷载进行手算和电算,后面进行对比,然后绘制结构施工图。建筑部分主要是作初步建筑设计方案,通过老师批改后按照设计方案绘制建筑图。
本设计的难点:运用所学的知识探讨如何处理抽掉顶层某一中间柱子(形成局部大空间)问题。由于主梁跨度变大,试着采用钢-混凝土组合梁或预应力混凝土梁代替原有的钢筋混凝土梁,此部分计算、设计及对比分析在计算书中体现。
本毕业设计过程中我进一步了解了土木行业,也进一步深化了自己的专业知识,在做毕业设计当中学会了很多以前不知道的专业知识。
关键词:框架结构、荷载计算、抽掉柱子、钢筋混凝土梁

Design of an Enterprise Office Building in Nanjing, Jiangsu Province
Abstract
This graduation project is an office building of an enterprise in Nanjing, Jiangsu Province. The height of the office building is 21.6m, the number of stories is 6, and the structure form is reinforced concrete frame structure.
The design capacity is mainly divided into two parts: the architectural part and the structural part. Structural part is mainly about the layout of the structure, load calculation, load distribution, load calculation by hand and computer, after the comparison, and then draw the construction drawings of the structure. The architectural part mainly makes the preliminary architectural design plan, and draws the architectural drawing according to the design plan after the teacher's correction.
Difficulties of this design: Using the knowledge learned to explore how to deal with the problem of extracting a middle pillar from the top (forming a local large space). As the span of the main girder becomes larger, steel-concrete composite beams or pre-stressed concrete beams are tried to replace the original reinforced concrete beams. This part of calculation, design and comparative analysis are reflected in the calculation book.
In the process of graduation design, I have further understood the civil industry, and further deepened my professional knowledge. I have learned a lot of professional knowledge that I did not know before in the process of graduation design.
Key words: frame structure, load calculation, extraction of columns, reinforced concrete beams

1.1结构选型
本工程的建筑层数为六层,结构形式为钢筋混凝土框架结构。建筑平面长宽约50m×20m,建筑高度约22m。
1.2设计已知条件
1.3.1工程概况
毕业设计题目为实际工程应用课题。本工程位于江苏省南京市,为企业办公楼。实际工程的建筑层数为六层,建筑平面长宽50.4m×19.5m,建筑高度21.6m。结构形式为钢筋混凝土框架结构。建筑结构安全等级为二级,设计使用年限为50年;建筑场地类别为Ⅰ类,地基基础设计等级为丙级;建筑抗震设防类别为标准设防类(即丙类),抗震设防烈度为7度(基本地震加速度为0.10g),设计地震分组为第一组。
1.3.2荷载取值
基本风压:0.35kN/m2
基本雪压:0.30kN/m2
1.3.3工程地质资料
建场地地势平坦,表面为杂填土;无液化土层分布,地下水位在天然地面以下7m,对钢筋混凝土无侵蚀性。
①层:素填土,灰褐色,主要成分为粉质粘土。该层土场地普遍分布,约0.7m厚。
②层:粉质粘土。该层土场地普遍分布,约5.7m厚。
③层:密卵石,该层土本次钻探未钻穿。
本工程采用柱下独立基础,基础持力层位于第2层粉质粘土,地基承载力特征值fak=247kPa。
1.3.4施工技术条件
本工程由大型建筑工程公司承建,设备齐全,技术良好。水、电供应由建设单位保证。


六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)
六层5896平米南京市某企业办公楼设计(含建筑图结构图,施工组织)


目录
第一章 结构选型与布置    6
1.1结构选型    6
1.2设计已知条件    6
    1.3.1工程概况    6
    1.3.2荷载取值    6
    1.3.3工程地质资料    6
    1.3.4施工技术条件    6
第二章 确定计算简图    6
2.1计算简图    7
2.2梁、柱截面尺寸    7
2.3荷载资料与材料强度等级    7
2.4荷载计算    8
2.5风荷载    12
2.6地震作用    13
第三章 框架内力计算    18
3.1恒载作用下的框架内力    18
3.2活载作用下的框架内力    27
3.3风荷载作用下的内力计算:    44
3.4地震作用下横向框架的内力计算    46
第四章 框架内力组合    56
    4.1 框架梁柱截面设计    73
第五章  框架梁柱截面设计    73
第六章  楼体结构设计    84
6.1梯段板计算    84
6.2休息平台板计算    85
6.3梯段梁TL1计算    85
第七章  现浇楼面板设计    86
7.1求支座中点最大弯矩    86
7.2B3板块    87
7.3   A区格    87
7.4 C区格板块    88
第八章   基础设计    91
8.1荷载计算    91
8.2确定基础底面积    92
8.3基础结构设计    95
第九章   预应力混凝土梁    98
91截面参数    100
9.2预应力筋数量估计    100
9.4正截面承载力计算    101
9.5预应力损失计算    102
9.6斜截面承载力计算    103
9.7抗裂验算    104
9.8局部承压验算    105
参考文献 ....................................................................................................................................108


南京市某企业办公办公楼施工组织设计(29000字)
摘要
施工组织设计是建筑施工组织的核心和灵魂,是对工程建设项目全过程的构思设想和具体安排,用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件。本施工组织设计是针对南京市某企业办公楼工程施工的纲领性文件。编制时对项目管理机构设置、施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等诸多因素尽可能充分考虑,突出科学性、实用性及针对性,是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
关键词:施工组织  办公楼  项目管理  建筑工程

目录
第一章  编制依据    1
1.1  编制依据    1
1.2  编制原则    1
第二章  工程概况    2
2.1  工程概况    2
2.1.1工程建筑概况    2
2.1.2  装修设计概况    2
2.1.3  结构设计概况    3
2.2  工程特点与施工条件    4
第三章  施工部署    5
   3.1 基础工程    5
3.2.1 土方开挖    6
3.2.2 垫层施工    4
3.2.3 土方回填    5
3.2主体工程    6
3.3.1脚手架工程    7
3.3.2钢筋工程    11
3.3.3模板工程    16
3.3.4混凝土工程    20
3.3.5砌筑工程    24
3.3 屋面工程    27
3.4.1 砂浆找平层操作工艺    28
3.4.2 保温层施工    28
3.4.3 保护层施工    29
3.4装饰工程    30
3.4.1 施工场地调整    30
3.4.2 墙面抹灰    31
3.4.3外墙面砖饰面    33
3.4.4外墙涂料饰面    34
3.4.5水泥砂浆楼地面    35
3.4.6 门窗    36
第四章 施工进度计划    37
4.1 工期安排说明    37
4.2 施工进度计划    38
第五章 资源配置计划与施工准备    39
5.1 劳动力需求计划    39
5.2 机械设备需求计划    40
5.3技术准备    41
5.4资准备    41
5.5劳动组织准备    43
5.6现场准备    43
第六章 主要施工技术方案    44
6.1 安全保证措施    44
6.1.1 安全管理目标    44
6.1.2 安全生产责任制    45
6.1.3 确保安全生产的措施    45

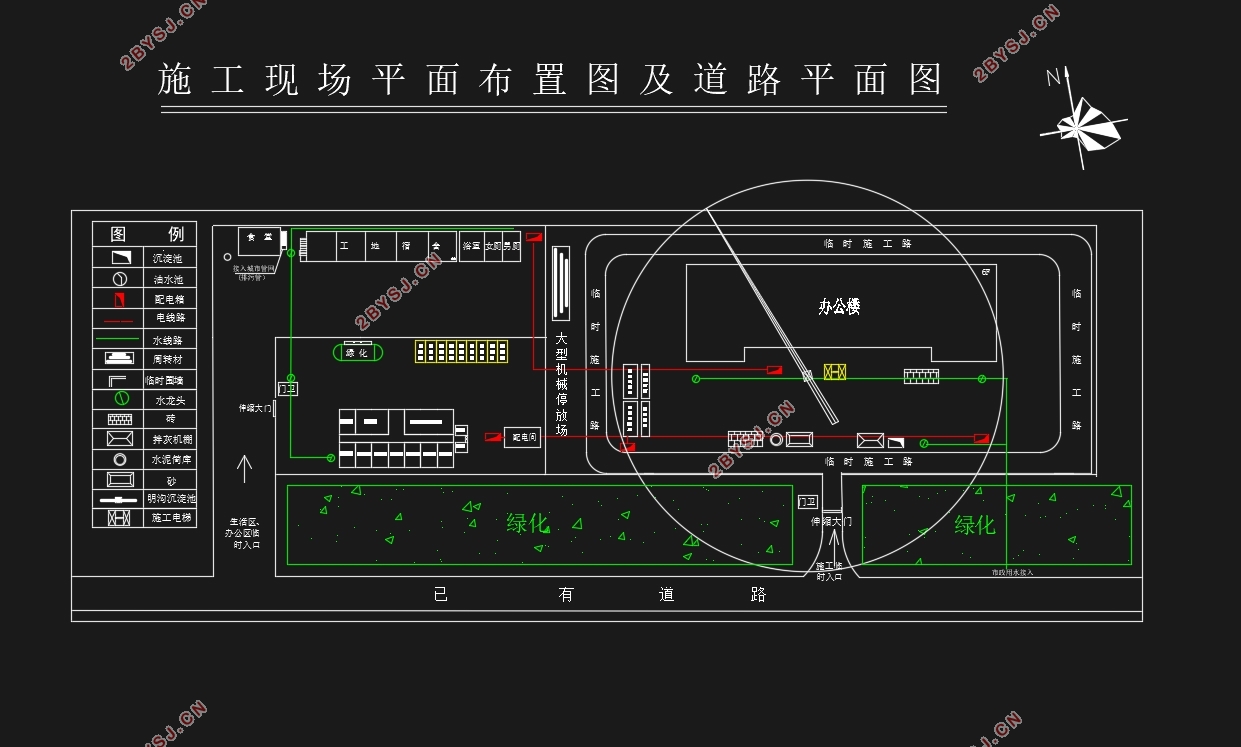

第七章 施工平面布置图    50
