六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

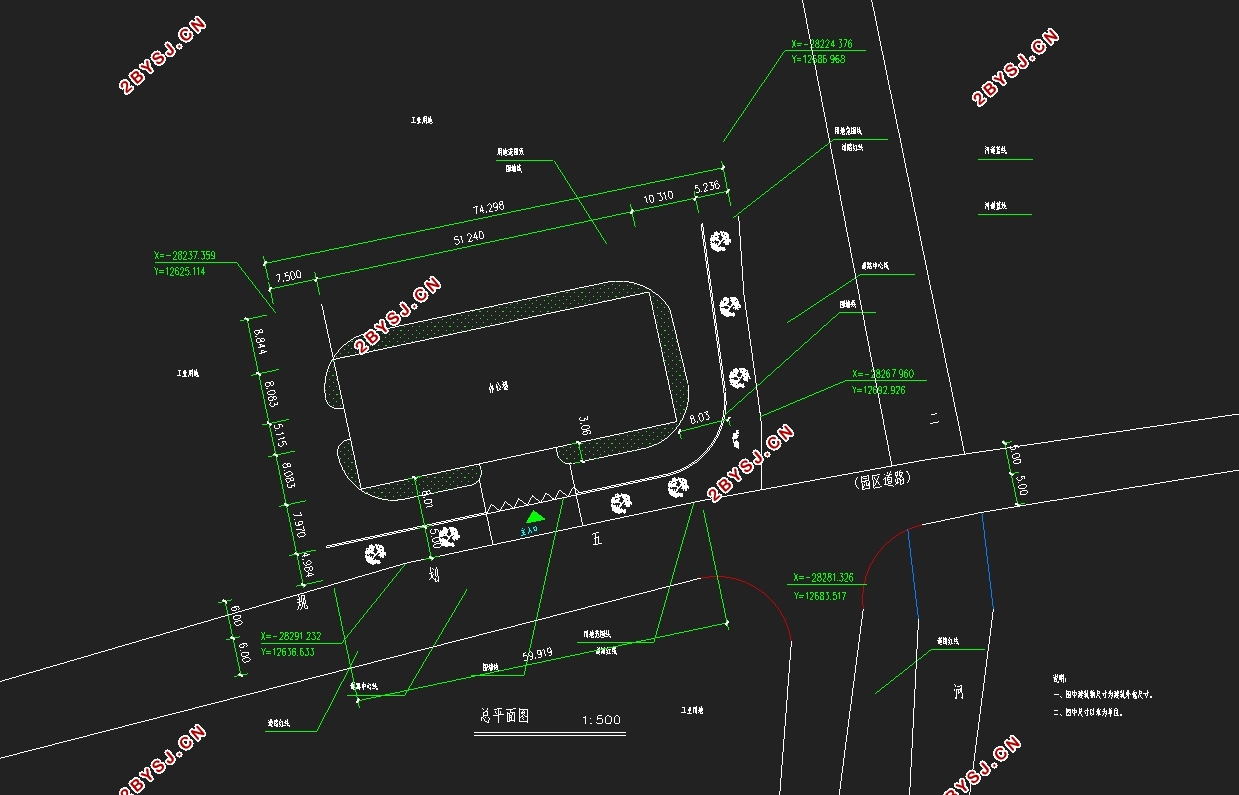

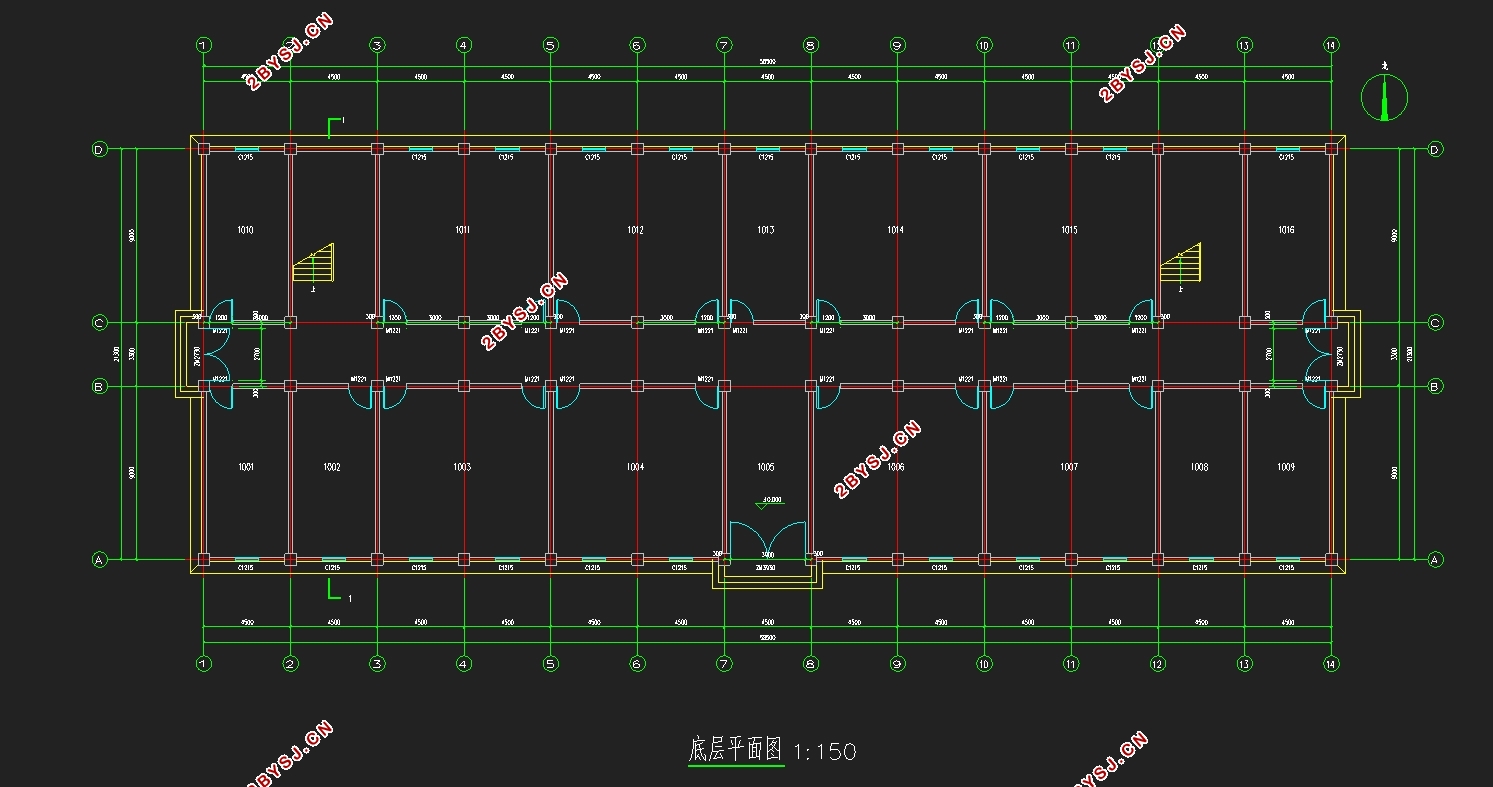

六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)(任务书,开题报告,设计计算书11000字,施工组织设计15000字,天正CAD图23张,施工横道图)
摘要
本教学楼共6层,建筑平面长宽约58m×21m,建筑总高度为23.4米,采用钢筋混凝土框架结构,抗震等级为二级,抗震设防烈度为7度,整个设计包括建筑设计和结构设计两部分。
建筑设计部分,首先根据建筑的使用功能确定建筑的初步布局,包括建筑体形及室内空间布置等,然后结合使用的材料、做法进一步确定具体尺寸和平、立面风格等。
结构设计部分,首先根据建筑设计、工艺使用要求、材料供应情况以及场地地质条件等确定结构布置方案,然后分手算和电算两部分进行设计。
手算部分:1、确定构件的几何尺寸,选择11号轴线框架进行设计计算,确定框架承受的荷载,包括恒载、活载、风载,完成地震作用下的侧移验算;2、计算竖向荷载(恒载、活载)作用下的梁柱内力,水平荷载(地震、风载)作用下的梁柱内力(采用D 值法计算风荷载作用下的内力,采用弯矩二次分配法计算竖向荷载作用下的内力);3、内力调幅及内力组合、调整与换算;4、根据内力组合中几种最不利的组合情况,进行对应横向框架柱、梁、基础、楼梯、一标准层现浇楼面板的配筋计算;5、根据结构计算,按平面整体表示方法绘制施工图;电算部分采用PKPM 结构设计软件进行分析计算,绘制出计算轴线以外的梁柱、其余标准层楼面板、基础的配筋施工图。
通过毕业设计,综合应用四年的所学的专业知识,使我的专业水平得到很大提高,为将来的工作打下了坚实的基础。
关键词:钢筋混凝土框架结构;社区服务中心;建筑设计;结构设计。
英文摘要:
The 6teching building about long width 58m ×21m, total building height of 23.4 meters, the use of reinforced concrete framestructure, seismic rating of three, seismic intensity of 7 degrees, the entire design,including architectural design and structural design in two parts.
Architectural design parts, the first based on the use of architectural feature to determine the initial layout of the building, including architectural shape and interior space layout, etc., and then used in conjunction with materials, practices further determine the specific dimensions of peace, facade style.
Structural design parts, the first based on architectural design, process requirements, material availability and site geological conditions determine the structural arrangement scheme, and then broke in two parts count and electrical design calculation.
Hand count parts: 1.determine the geometry of components, select the axis frame design calculations to determine the framework withstand loads, including dead load, live load, wind load, the completion of the lateral seismic checking;2.Calculate the vertical loads (dead load, live load) under the action of the beam forces, horizontal loads (earthquakes, wind load) under the action of the beam forces (using the D value calculated internal forces under wind loads, using the moment two secondary distribution method to calculate the internal forces under vertical load); 3.internal forces and stress amplitude portfolio adjustment and conversion ; 4. according to the combined forces of several most unfavorable combination of circumstances, for the corresponding lateral frame columns, beams,foundations, stairs, a standard layer cast floor panel reinforcement calculation; 5.according to the structural calculations, the overall representation by plane drawing construction plans;Computer part adopts PKPM structural design software for analysis and calculation, calculation drawn outside the beam axis, the rest of the standard floor panels, foundation reinforcement drawings.
By graduation, a four-year comprehensive application expertise have learned to make my professional level has been greatly improved for future work to lay a solid foundation.
Keywords: reinforced concrete frame structure; community service center;architectural design; structural design.

1.1.1 基本概况
    1.工程名称:绵阳市希望小学教学综合楼设计
1.1.2 项目概况
  1.建筑面积:7500m2
  2.建筑高度:本办公楼楼建筑高度为23.4m,层高均3.8m,女儿墙高1.2米。
  3.结构形式:钢筋混凝土框架结构
  4.合理使用年限:50年
  5.结构抗震等级:2级,结构抗震设防类别:丙类。
  6.本工程按7度抗震设防,抗震设计地震分组第二组。
  7.本建筑物耐火等级为二级。
    8.层数:6层
     9.基础形式:本工程为柱下独立基础,基础埋深1.65m,室内外高差为0.45m。
     10.墙体:±0.00以上:外墙内墙均采用200厚混凝土空心小砌块,内粉W型 保温石膏砂浆,外贴20厚挤塑保温板,±0.00以下采用M5.0水泥砂浆砌筑, ±0.00以上采用M5.0混合砂浆砌筑。


六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)
六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)
六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)
六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)
六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)
六层7500平米绵阳市希望小学教学综合楼设计(含建筑结构图,施工组织)


目录
第一章  设计任务及基本要求    6
1.1 设计原始资料    6
1.2 建筑设计任务及要求    7
第二章   建筑设计说明    10
2.1结构方案的选择及建筑平面布置    10
2.2剖面设计    11
第三章  结构设计    12
3.1确定计算简图    12
3.2结构构件截面尺寸    13
3.3材料选择    14
3.4荷载取值    14
3.5荷载计算    14
第四章     框架内力计算    22
4.1恒载作用下的内力计算    22
4.2活载作用下的内力计算    30
4.3风荷载作用下内力计算    35
4.4地震作用下横向框架的内力计算    38
第五章 框架内力组合    46
表4-5   横向框架柱内力组合(考虑地震作用)    50
第六章    框架梁柱截面设计    51
第七章   楼梯结构计算设计    57
7.1梯段板计算    57
7.2休息平台板计算    58
7.3梯段梁TL1计算    58
第八章  现浇楼面板设计    60
第九章  基础设计    65
9.1荷载计算    65
9.2确定基础底面积    66
9.3基础结构设计(混凝土选用C30)    69
第十章 PKPM分析结果与手算比较结果比较    72
10.1 恒载    72
10.2 活载    72
10.3 风载    73
10.4 地震作用    73

施工组织目录
第一章 工程概况................................................................................................... .....2
  1.1 工程概况 .......................................................................................................................2
第二章 施工方案及施工方法 ...........................................................................................4
  2.1 基础工程 ..................................................................................................................4
  2.2 主体工程施工方案 ....................................................................................................7
  2.3屋面工程 ..................................................................................................................19
  2.4 装饰装修工程 .........................................................................................................21
第三章 施工进度计划 .............................................................................................26
第四章 资源需求计划 .............................................................................................26
第五章 施工准备工作计划 .....................................................................................28
  5.1主要材料计划表 ......................................................................................................28
  5.2主要周转材料需要计划........................................................................................... 28
  5.3材料、机具、设备供应保证的应急措施 ...............................................................29
  5.4基础与主体施工阶段主要机械需用计划 ..............................................................29
  5.5装修装饰阶段 ..........................................................................................................30
  5.6劳动力安排计划 ......................................................................................................30
   第六章 施工总平面布置图 ...............................................................................31
   第七章 施工技术措施 .......................................................................................31
  7.1技术保证措施 ..........................................................................................................31
  7.2原材料质量保证措施 ..............................................................................................31
  7.3计量保证措施 ..........................................................................................................32
  7.4施工保证措施 ..........................................................................................................32
