十五层中石油某办公综合楼给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

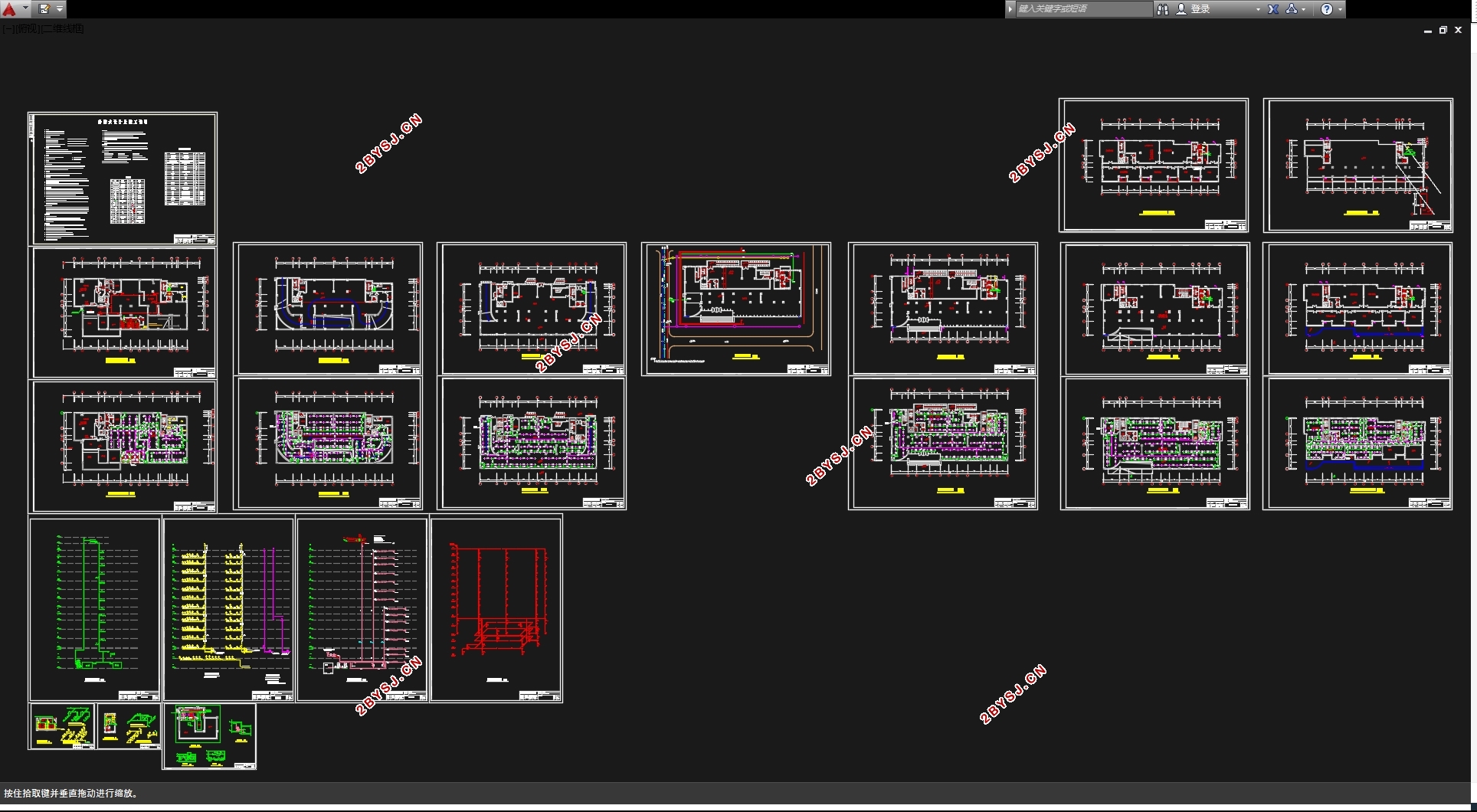

十五层中石油某办公综合楼给排水设计(含CAD图)(任务书,开题报告,计算说明书20000字,CAD图21张)
摘    要
给水系统分区供水,从市政管网上接一根DN100的引入管,一层至地上三层为市政管网直供,四至十二层采用加压供水。建筑室外排水采用雨污分流制,排入检查井后,经化粪池处理再排入市政污水管。卫生间采用多设立管形式,采用专用通气立管,部分增设环形通气管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑立面为全玻幕墙,采用内排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量20L/s,室内消火栓用水量30L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量40L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。

中石油某办公综合楼主体建筑为十五层,地下二层、一层为汽车库,夹层为自行车库,地上一到三层为综合大厅,四到十二层为研究室。
市政自来水压力约为: 0.25MPa。


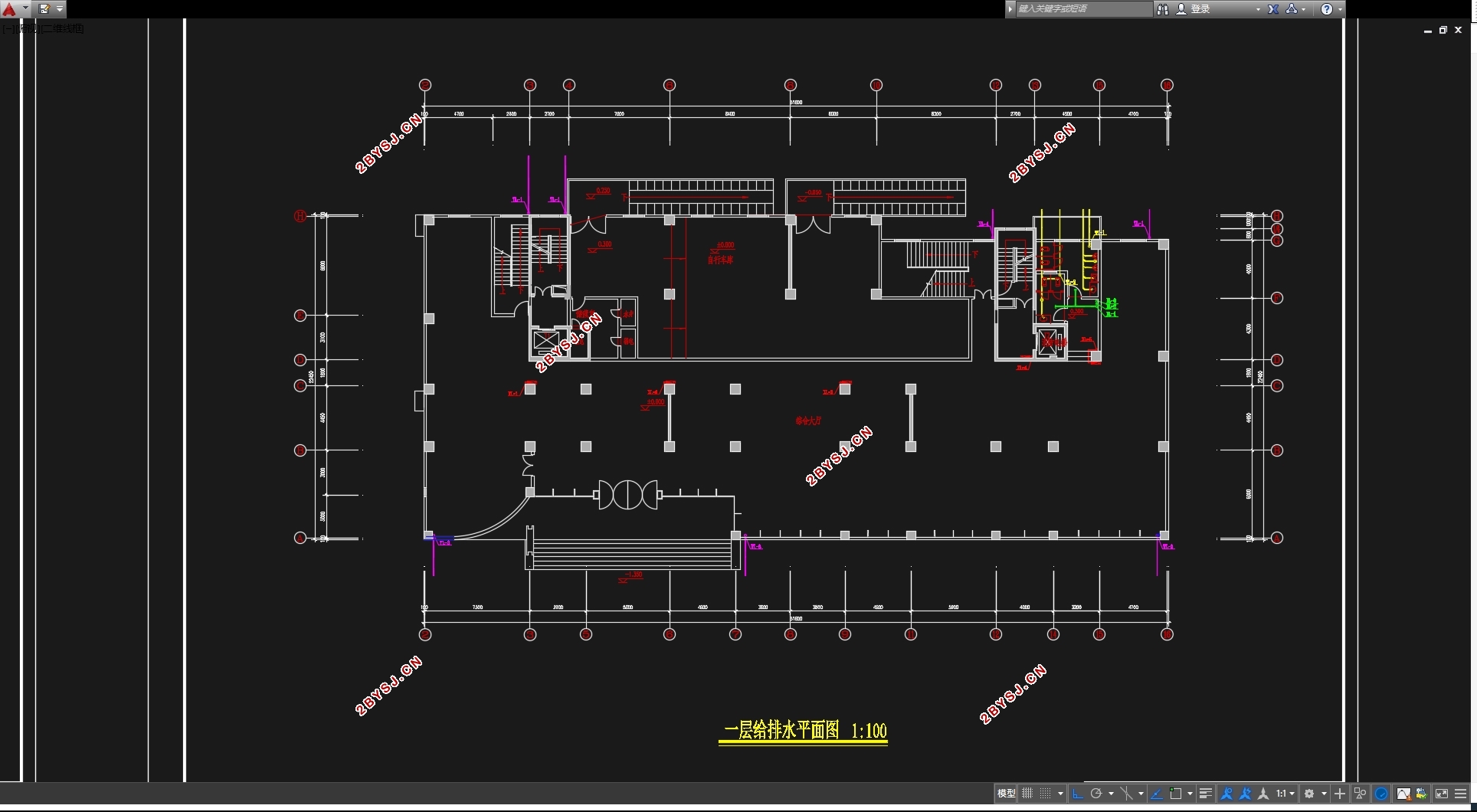

十五层中石油某办公综合楼给排水设计(含CAD图)

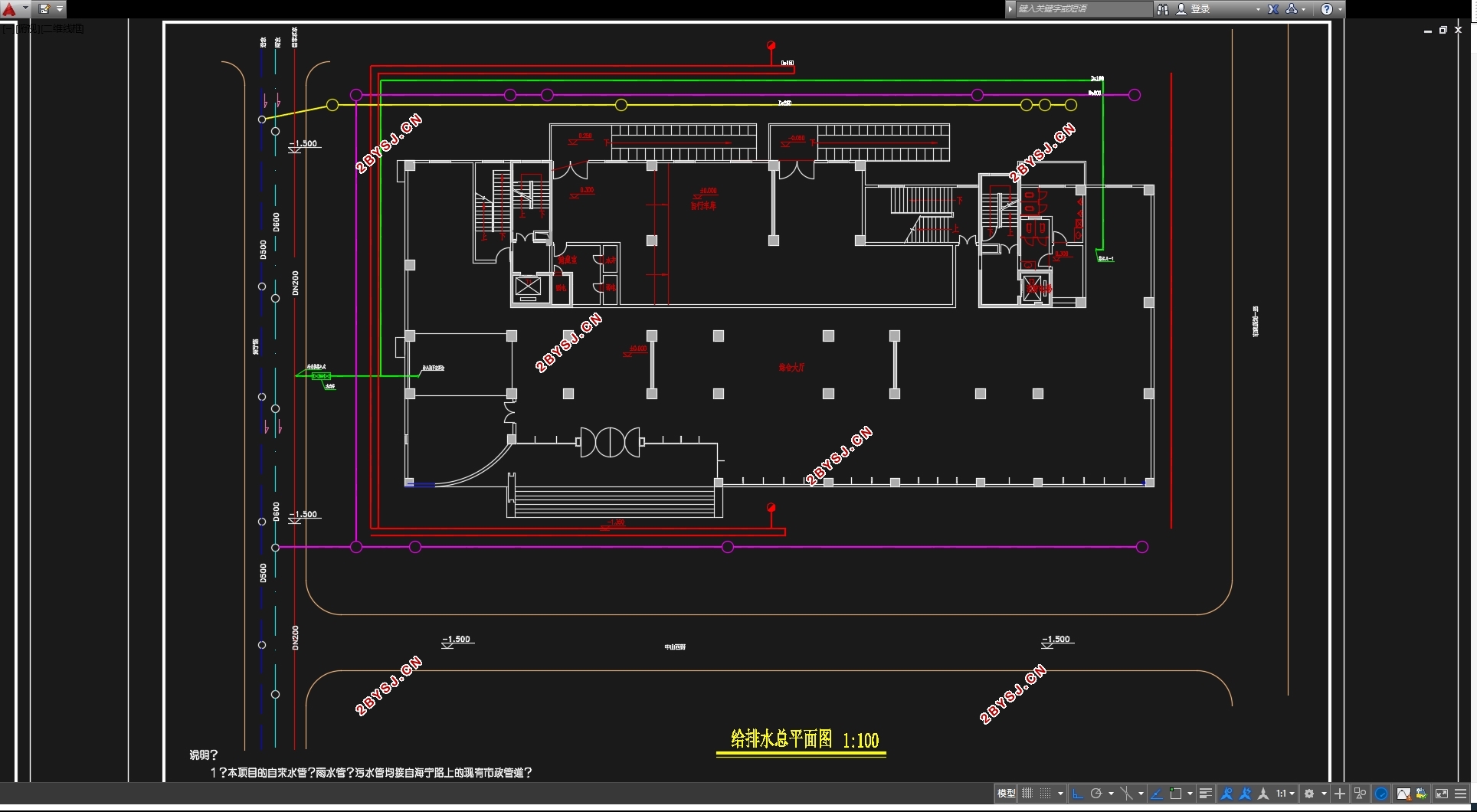

十五层中石油某办公综合楼给排水设计(含CAD图)
十五层中石油某办公综合楼给排水设计(含CAD图)
十五层中石油某办公综合楼给排水设计(含CAD图)
十五层中石油某办公综合楼给排水设计(含CAD图)
十五层中石油某办公综合楼给排水设计(含CAD图)
十五层中石油某办公综合楼给排水设计(含CAD图)


目  录
第一章  设计说明书
一、给水系统    1
1.1给水方案    1
1.1.1方案选择    1
1.1.2方案选择依据    2
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
二、消防系统    4
2.1室内消火栓系统    4
2.1.1室内消火栓系统的选择    4
2.1.2系统组成    4
2.1.3设备及构筑物    5
2.1.4消火栓的安装    5
2.2自动喷淋系统    5
2.2.1室内自动喷水灭火系统的选择    5
2.2.2系统组成    6
2.2.3喷头的选择与布置    6
2.2.4设备及构筑物    6
2.2.5喷淋系统的安装    6
三、室内排水系统    7
3.1系统选择    7
3.2系统组成    7
3.3主要设备及构筑物    7
3.4排水管道安装要求    7
四、雨水系统    8
4.1雨水排水系统的选择    8
4.2雨水排水系统的组成    8
4.3雨水管道的敷设与布置    8
第二章  设计计算书
一、给水系统计算    9
1.1生活用水量计算    9
1.2设计计算依据    9
1.3设计计算    10
1.4设计秒流量的确定    10
1.5水表的选择    10
1.6生活给水系统水力计算    11
1.6.1设计依据    11
1.6.2卫生间给水水力计算    13
1.6.3低区水力计算    15
1.6.4高区水力计算    16
1.7地下室生活水泵的选择    17
1.8低区给水系统所需压力校核    18
二、室内消火栓给水系统的计算    19
2.1消防水池    19
2.1.1消防水池的设置    19
2.1.2体积计算    19
2.2屋顶消防水箱    20
2.3消火栓保护半径    21
2.4消火栓布置间距    21
2.5消火栓的确定    22
2.6消火栓的水力计算    22
2.7水泵接合器选定    23
2.8消火栓减压计算    23
2.9室外消火栓的设置    24
三、自动喷水灭火系统    25
3.1自动喷淋灭火系统的基本数据    25
3.2管道与报警阀布置    25
3.3喷头的选用与布置    25
3.4系统的设计流量    25
3.5水力计算(特性系数法)    26
3.5.1  三层及以上最不利点喷头比较计算    26
3.5.2  二层最不利点喷头比较计算    36
3.5.3  一层最不利点喷头比较计算    39
3.5.4  地下室最不利点喷头计算    40
3.6报警阀的压力损失    42
3.7选泵计算    42
3.8水泵接合器    43
3.9喷淋减压孔板计算    43
四、室内排水系统的设计与计算    44
4.1横支管的计算    44
4.2立管计算    48
4.3排出管计算    48
4.4集水坑及提升泵计算选型    49
4.4.1地下室车库集水坑计算    49
4.4.2消防电梯集水坑及提升泵计算选型    49
4.4.3水泵房集水坑及提升泵计算选型    50
4.4.4汽车坡道集水坑及提升泵计算选型    50
4.5化粪池设计计算    50
五、建筑雨水排水系统的设计与计算    51
5.1降雨强度    51
5.2汇水面积    51
5.3设计秒流量    51
5.4雨水斗选用    52
5.5连接管计算    53
5.6悬吊管计算    53
5.7立管计算    53
5.8排出管计算    53
六、室外排水系统的设计与计算    54
6.1室外雨水管网计算    54
6.2室外污水管网计算    54
参考文献    55
