南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

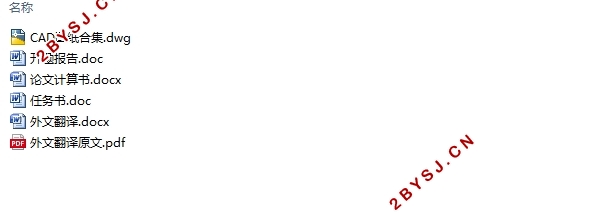

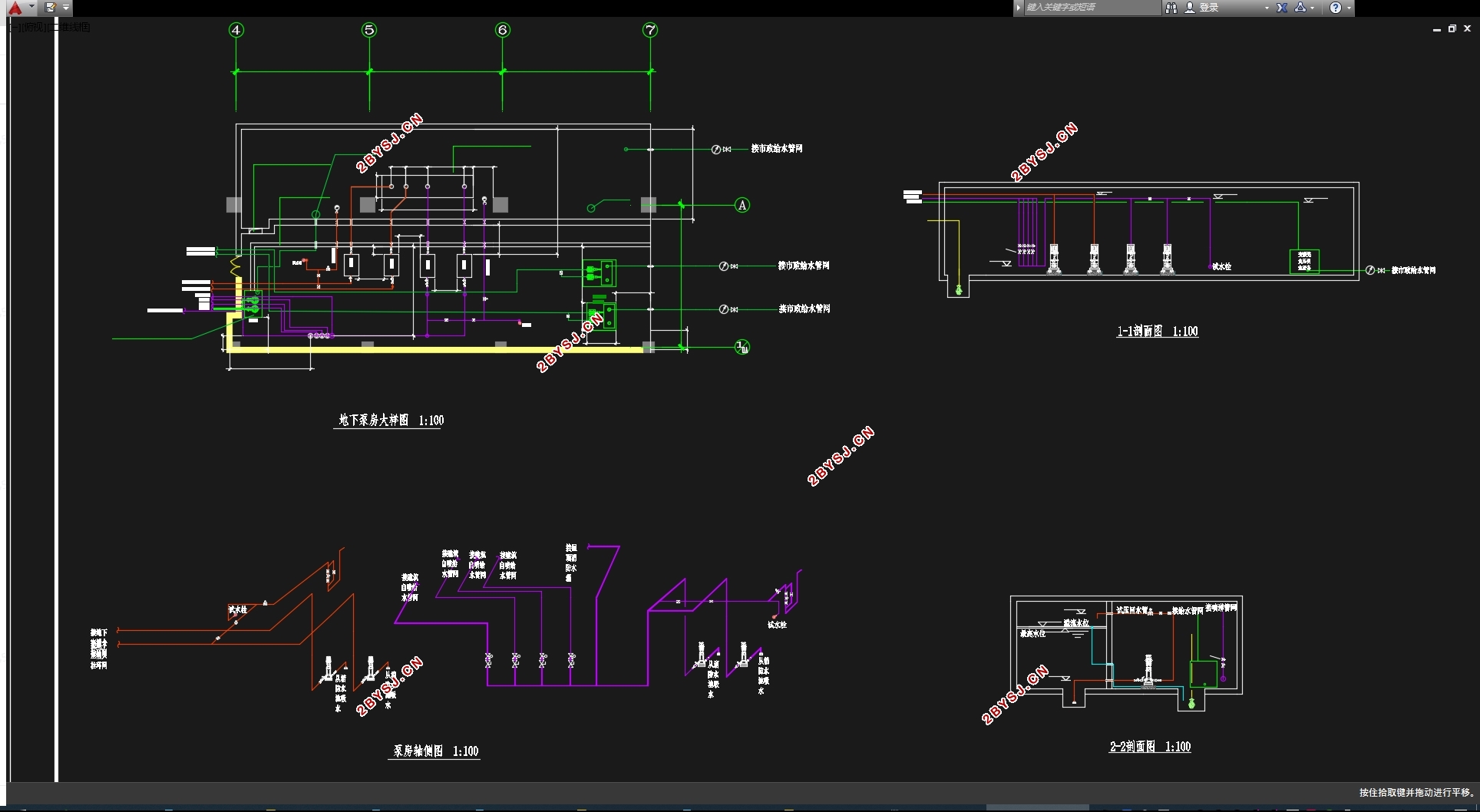

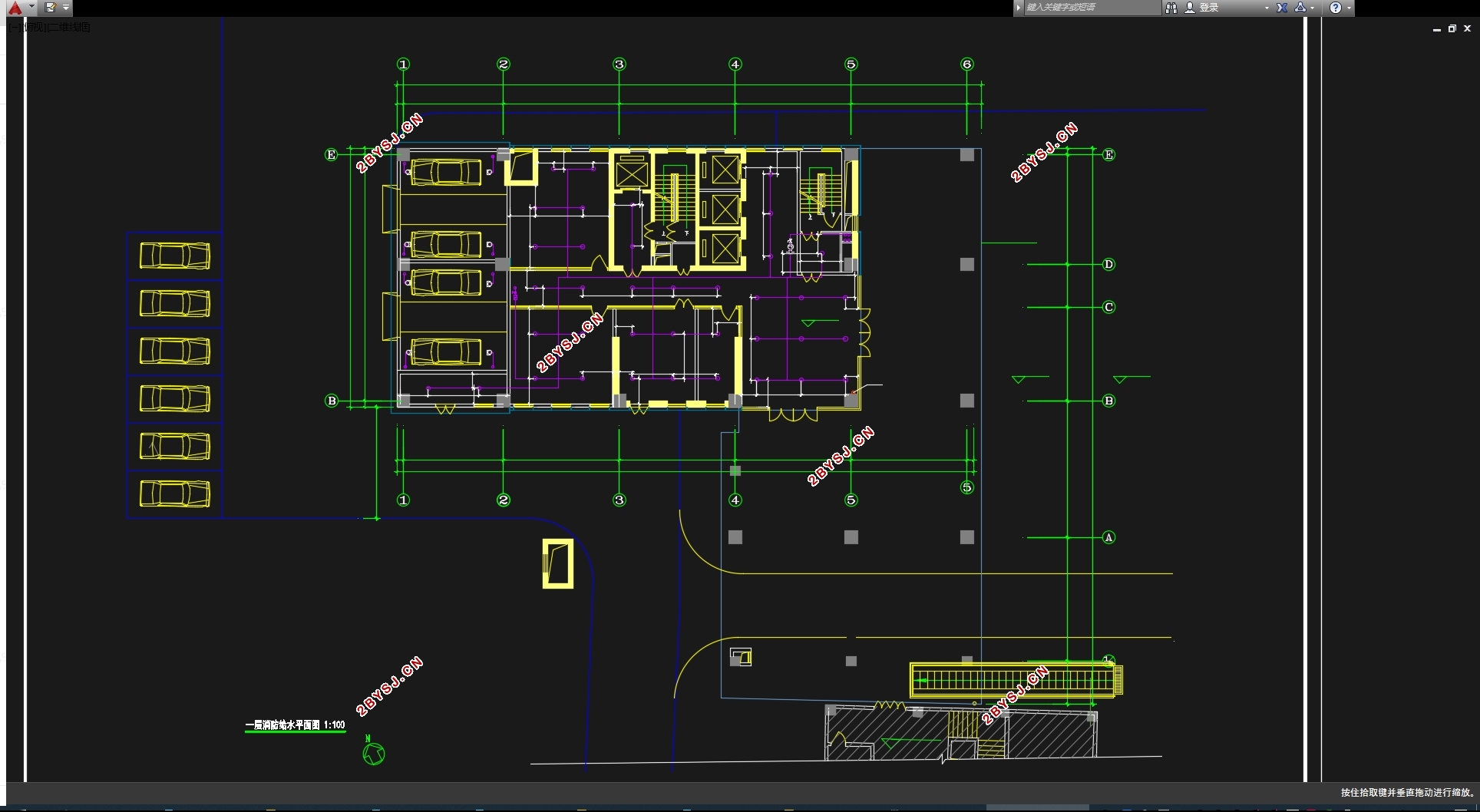

南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书20000字,CAD图15张)
摘要
      本次的设计是南京市测绘院办公楼给排水工程的设计,该建筑分为地下一层,地上二十三层,总高度为82m,属于高层建筑。给水系统采用分区供水,分为三个区,低区为第一层至第四层,由市政管网直供;中区为第五至第十四层,由变频无负压设备供水;高区为第十五层至二十二层,由变频无负压设备供水。
      查规范知道本建筑为一类建筑,防火等级为一级,室内消火栓设计流量为 ,火灾延续时间按3h计,充实水柱高度为13m,水带长度25m,消防立管管径为DN100。自动喷淋系统根据一个报警阀最多控制800个喷头分为三个区,机械立体停车库单独用一个报警阀组。所有报警阀都安装在地下泵房内,各层设有水流指示器、信号阀及末端试水装置。屋顶设有体积为18 的消防水箱,可以贮存10min自动喷淋灭火系统和室内消火栓系统的用水量,火灾初期由水箱供水,后期由地下室的消防水泵和喷淋泵供水。
      本建筑排水系统采用合流排水体制,污水可直接排入城市排水管网集中送至污水处理厂。三至二十二层的排水立管采用专用通气立管,二层和夹层单独排水,地下室的水汇集到集水坑,再由潜污泵提升排出。雨水系统采用内排方式,屋面雨水斗收集屋面雨水后经雨水立管排至雨水井。
  关键词:给水系统、自动喷淋系统、排水系统、雨水系统

Abstract
This design is the design of Nanjing surveying and Mapping Institute office building to the drainage works, the building is divided into the ground floor, the ground floor twenty-three, the total height of 82m, belong to the high-rise building.The water supply system is divided into three zones, and the low area is the first layer to the fourth layer, which is directly supplied by the municipal pipe network;The central area is fifth to fourteenth layers, and the water supply of the non negative pressure equipment is frequency conversion;The area is fifteenth to twenty-two layers, the frequency non negative pressure equipment in water supply.
 According to the specification, it can be known that this building belongs to class A; its fire rating is grade 1; the design flow of indoor fire hydrant is counting 3h of fire life,Enrich the water column height of 13m, with the length of 25m,fire stand pipe diameter is DN100. Based on the principle that one alarm valve shall control 800 sprayers at most, the automatic spraying system is divided into three regions, among which the mechanical parking system applies one alarm valve separately. All the alarm valves are installed in underground pump house where each floor sets current indicator, signal valve and end water-testing device. The firewater tank in volume of 18 is set at roof, which can store the water consumption of 10min automatic sprinkler system and indoor hydrant system; the water tanks supplies water at the initial stage of fire while the underground fire pump and spray pump supply water in later period.
The building drainage system uses the combined sewer system, the sewage can be discharged directly into the urban drainage pipe network and sent to the sewage treatment plant.Three to 22 floordrainage riser with special ventilation riser, sandwich layer and single,drainage,underground chamber of the water pool to the sump, by the submersible sewage pump improve discharge.The rainwater system uses the outside row way, The rainwater system is used in the inner drainage way, the roof rainwater hopper collects the roof rainwater and the rainwater is drained through the rain water pipe.
Keyword: water-supply system、automatic sprinkler system、drainage system、rainwater system

1.1给水系统方案的选择
1.1.1给水系统的分区
(1)建筑给水系统应尽量利用市政管网直接供水,在外部供水压力不能满足建筑水压要求时,则建筑上层应采取加压和流量调节装置供水。
(2)高层建筑给水系统的竖向分区,应根据使用要求、设备材料性能、维护管理条件、建筑层数和高度以及室外给水水压等因素合理确定。一般最低处卫生器具给水配件静水压宜控制在:
○1住宅、旅馆、饭店、公寓、医院等及其类似的建筑:0.3~0.5MPa;
○2办公楼等:0.35~0.45MPa。
(3)若静水压超过以上数据时,可采用分区供水或加压措施,以使用水装置和卫生器具的流出水头接近或等于额定流量时流出水头。
本建筑高度为82m,属于高层建筑,低层管道中静水压力过大,为了克服这样的弊端,采用竖向分区供水。


南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)
南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)
南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)
南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)
南京市测绘院高层建筑办公楼给排水工程设计(含CAD图)


目  录
第一章  设计说明书
摘要    VI
Abstract    VII
设计说明书    1
第一章  给水系统    1
1.1给水系统方案的选择    1
1.2给水系统组成    2
1.3给水管道的布置与敷设    2
第二章  消防系统    4
2.1室内消火栓系统    4
2.1.1消火栓系统组成    4
2.1.2设备    4
2.1.3室内消火栓的安装与布置    4
2.2自动喷淋系统    5
2.2.1系统组成    5
2.2.2设备    5
2.2.3喷头的选择与布置    5
2.2.4喷淋系统的安装    6
第三章  室内排水系统    6
3.1排水系统的分类    7
3.2室内排水系统选择    7
3.3 排水系统的组成    7
3.4主要设备    7
3.5排水管道安装要求    7
第四章  雨水系统    9
4.1雨水排水系统的选择    9
4.2雨水排水系统的组成    9
4.3雨水管道的敷设与布置    9
设计计算书    10
第一章  给水系统计算    10
1.1用水定额及用水量    10
1.2给水方式    11
1.3设计秒流量的确定    11
1.3.1设计依据    11
1.4生活给水系统水力计算    12
1.4.1 卫生间给水系统水力计算    12
1.4.2低区给水系统水力计算    20
1.4.3中区给水系统水力计算    22
1.4.4高区给水系统水力计算    24
1.5水表的选择    26
1.6管道压力校核    27
1.7供水设备选型    28
1.7.1高区增压设备    28
1.7.2中区区增压设备    29
1.7.3减压阀的设置    30
第二章  室内消火栓给水系统的计算    32
2.1消防水池    32
2.1.1消防水池的设置    32
2.1.2体积计算    32
2.2屋顶消防水箱    33
2.3消火栓保护半径和间距    34
2.4消火栓的确定    35
2.5消火栓的水力计算    35
2.5.1消火栓口所需的水压    35
2.5.2水力计算    36
第三章  自动喷水灭火系统    43
3.1自动喷淋灭火系统的基本数据    43
3.2管道与报警阀布置    43
3.3喷头的选用与布置    43
3.4系统的设计流量    43
3.5水力计算(特性系数法)    44
3.5.1高区喷淋水力计算    45
3.5.2中区喷淋水力计算    47
3.5.3低区喷淋水力计算    50
3.5.4机械车库喷淋水力计算    54
3.5.5 系统水力计算    58
3. 6增压及贮水设备    59
3.6.1 选泵    59
3.6.2消防水箱及稳压设备    59
3.7水泵接合器    59
3.8喷淋减压孔板计算    59
3.8.1机械车库喷淋减压孔板计算    62
第四章  室内排水系统    64
4.1排水体制及排水方式    64
4.2排水系统水力计算    64
4.2.1排水横支管水力计算    64
4.3立管计算    70
4.3.1三层至十层排水立管计算    71
4.3.2二层和夹层单排水立管计算    72
4.4排出管计算    74
4.5集水坑及提升泵计算与选型    74
4.5.1地下室车库集水坑及提升泵计算选型    74
4.5.2消防电梯集水坑及提升泵计算选型    75
4.5.3水泵房集水坑及提升泵计算选型    75
4.5.4汽车坡道集水坑及提升泵计算选型    76
第五章  雨水系统    77
5.1屋面雨水排水方式    77
5.2降雨强度    77
5.3汇水面积    77
5.4设计秒流量    77
5.4.1各立管的汇水面积    77
5.4.2各立管的雨水设计秒流量    78
5.5雨水斗选用    79
5.6连接管选用    80
5.7溢流口排水量    80
5.8立管选用    81
5.9排出管计算    81
参考文献    82
结语    83
致谢    84
