秸秆饲料颗粒机设计(含CAD零件图装配图)

以下是大纲或介绍,如需要完整的资料请购买下载. 本资料已审核过,内容保密,格式标准,质量保证.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.
资料介绍

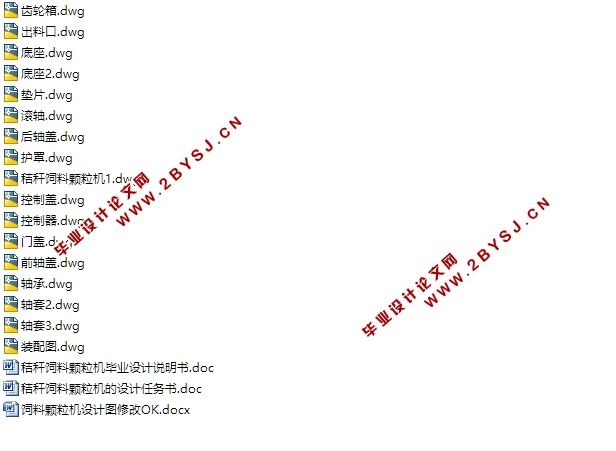

秸秆饲料颗粒机设计(含CAD零件图装配图)(任务书,论文说明书13000字,CAD图纸16张)
摘要
含有丰富的营养物质和微量秸秆饲料,具有较高的饲用价值。本项目的设计,对秸秆饲料,发展深加工,增加收入,帮助农民将起到积极的促进作用。本设计以提高轧制能力和筛分效率,设计一种效率高、能耗低,结构简单,操作方便,小秸秆饲料颗粒机的安全使用。秸秆颗粒机结构简单,小功率电动机作为动力源,转动轴,反复滚动的滚轮送料高速旋转进入室内,旋转离心力和轴套,在进料室使物质和屏幕问相互冲击摩擦,筛孔直径控制产品的粒度,最后擀成6mm的小颗粒,轧后通过筛入粉管的颗粒通过排放口。
关键词:秸秆饲料辊结构;秸秆颗粒机;结构设计;

设计的关键问题及解决的思路
本设计设计一种小型秸秆颗粒机,采用滚压轮式、水滴型筛片结构,顶端径向进料,具有操作方便、质量轻、生产率高的特点,解决了秸秆颗粒机的过载问题,使电机工作稳定,本设计重点研究采用动力源为电动机,带动秸秆颗粒机,将秸秆饲料滚压,秸秆饲料在饲料室内受滚压轮与物料问相互撞击,滚压成细小颗粒实现对秸秆饲料的中等滚压,要求成品粒度0.1-2mm。其关键问题如下:
    1)  根据秸秆饲料颗粒机的生产率选择合适的配套功率。
    2)  确定传动方式。
    3)  根据配套功率设计饲料室宽度B、滚压轮数Z、轴套直径D等。

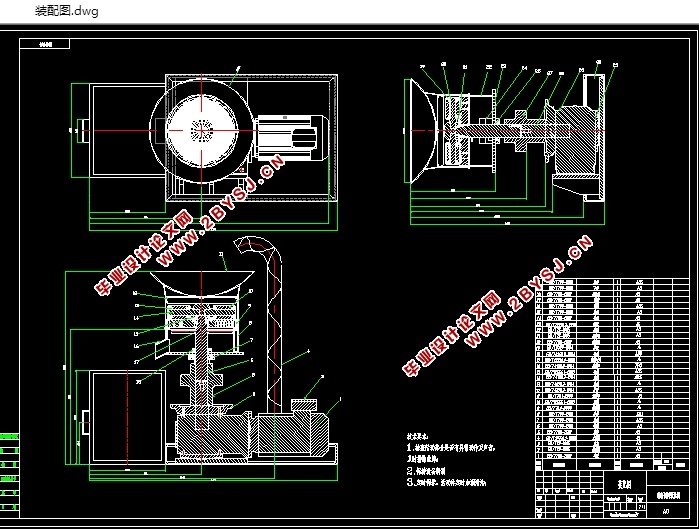

    4)  画出零件图和装配图。
    5)  对轴和键进行校核计算。
    6)  制定秸秆颗粒机的注意事项、日常维护和检修方案。


秸秆饲料颗粒机设计(含CAD零件图装配图)
秸秆饲料颗粒机设计(含CAD零件图装配图)
秸秆饲料颗粒机设计(含CAD零件图装配图)


目    录
摘要    1
1  前言    2
1.1  设计的目的和意义    2
1.2  提出背景及其存在问题    2
1.3  设计的关键问题及解决的思路    3
2  秸秆颗粒机结构的确定    4
2.1  各类秸秆颗粒机特点的比较与选择    4
2.2  结构方案的确定    5
2.3  工作原理    6
3  传动方案的设计    6
3.1  电动机选择    6
3.2  轴转动的设计计算    7
3.3  转轴的结构设计    8
4  滚压轮式秸秆颗粒机的参数选择    8
4.1  转轴的末端线速度     9
4.2  轴套工作直径和饲料室宽度    9
4.2.1  轴套工作直径     9
4.2.2  饲料室宽度     9
4.3  轴套转速 的确定    10
4.4 滚压轮和齿板间隙     10
4.5  秸秆颗粒机生产率 的确定    10
4.6  配套功率     11
5  滚压轮式秸秆颗粒机的零件设计    11
5.1  滚压轮的选择    11
5.2  筛子设计    12
5.3  锤筛间隙设计    12
5.4 饲料室设计    12
6  标准件的设计与校核    13
6.1  轴的设计    13
6.2  轴的校核    14
6.3  键的选择与校核    15
6.4  销轴的设计计算    16
6.5  轴承    16
6.5.1  轴承的选择    16
6.5.2  轴承的润滑和密封    17
6.5.3  轴承的密封    17
6.5.4  轴承端盖的设计    17
6.6  轴系零件的定位    18
6.6.2  周向定位    18
6.7  机架设计    18
6.8  箱体的设计    18
7  滚压轮式秸秆颗粒机注意事项、维护和保养    18
7.1  滚压物要干燥    18
7.2  锤筛间隙不能过大或过小    19
7.3  选用较大筛孔直径的筛片    19
7.4  注意机器是否平衡    19
7.5  试机    19
7.6  操作    20
8  结论    20
致    谢    22
参考文献    23
