五层4590平米江苏镇江某大学办公楼设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

五层4590平米江苏镇江某大学办公楼设计(含CAD图)(设计计算书19000字,CAD图15张)
摘    要
根据建筑方案图,本工程结构为五层现浇钢筋混凝土多层框架结构。设计使用年限为50年;结构安全等级为二级;抗震设防烈度为7度;设计基本地震加速度值为0.10g;框架的抗震等级为二级;采用独立基础,地基基础设计等级丙级;建筑室内外高差450mm,室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件,合理地进行结构选型和结构整体布置,确定各种结构构件的尺寸,选取一榀主要横向结构框架进行结构设计计算,用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析;完成楼梯设计和基础设计;用PKPM软件对整栋框架结构进行PKPM电算;绘制出相关建筑和结构施工图。
通过本模拟设计,可使学生综合土木工程专业各课程的知识,了解建筑设计方法,熟悉结构设计与分析过程。
关键词:弯矩;剪力;配筋;抗震
A logistics park construction project in JiangsuZhenJiang office design
According to the construction plan map, the project structure for the five multi-cast reinforced concrete frame structure. Design life of 50 years; structural safety class II; seismic intensity of 7 degrees; basic design earthquake acceleration value of 0.10g; seismic level framework for secondary; construction; using an independent foundation, foundation design grade C indoor and outdoor height 450mm, outdoor e×isting is natural ground level elevation .
According to architectural design and structural loading, seismic requirements and site geological conditions, a reasonable structural selection and the overall layout of the structure to determine the dimensions of various structural components, Select a transverse specimens of the main structural framework for structural design calculations. Select a transverse specimens of the main structural framework for structural design calculations. Computational Structural Mechanics program with structural framework of the specimens of Computing and hand-calculated results were compared, complete staircase design and foundation design. PkPM software used throughout the frame structure PkPM Computing. Mapping out the architectural and structural drawings.
Through this simulation designed to allow students' comprehensive knowledge of the various programs in Civil Engineering, understanding approach to building design, familiar  with structural design and analysis process.
keyword: moment; shear; reinforcement; seismic

1.1工程概况
    本工程为实际应用课题,地点在江苏,为镇江某大学办公楼设计。结构为5层钢筋混凝土框架,底层层高为4.5m,其余层均为3.6m。
1、气象资料
基本风压:0.50kN/m2  ,
基本雪压:0.40kN/m2
2、工程地质资料
(1)岩土工程勘察报告由某建筑设计院提供,根据勘测报告,拟建场地地势平坦,表面为杂填土,以下粉质粘土及粘土;无液化土层分布,稳定地下水位埋深1.65-2.14m,对钢筋混凝土无侵蚀性。

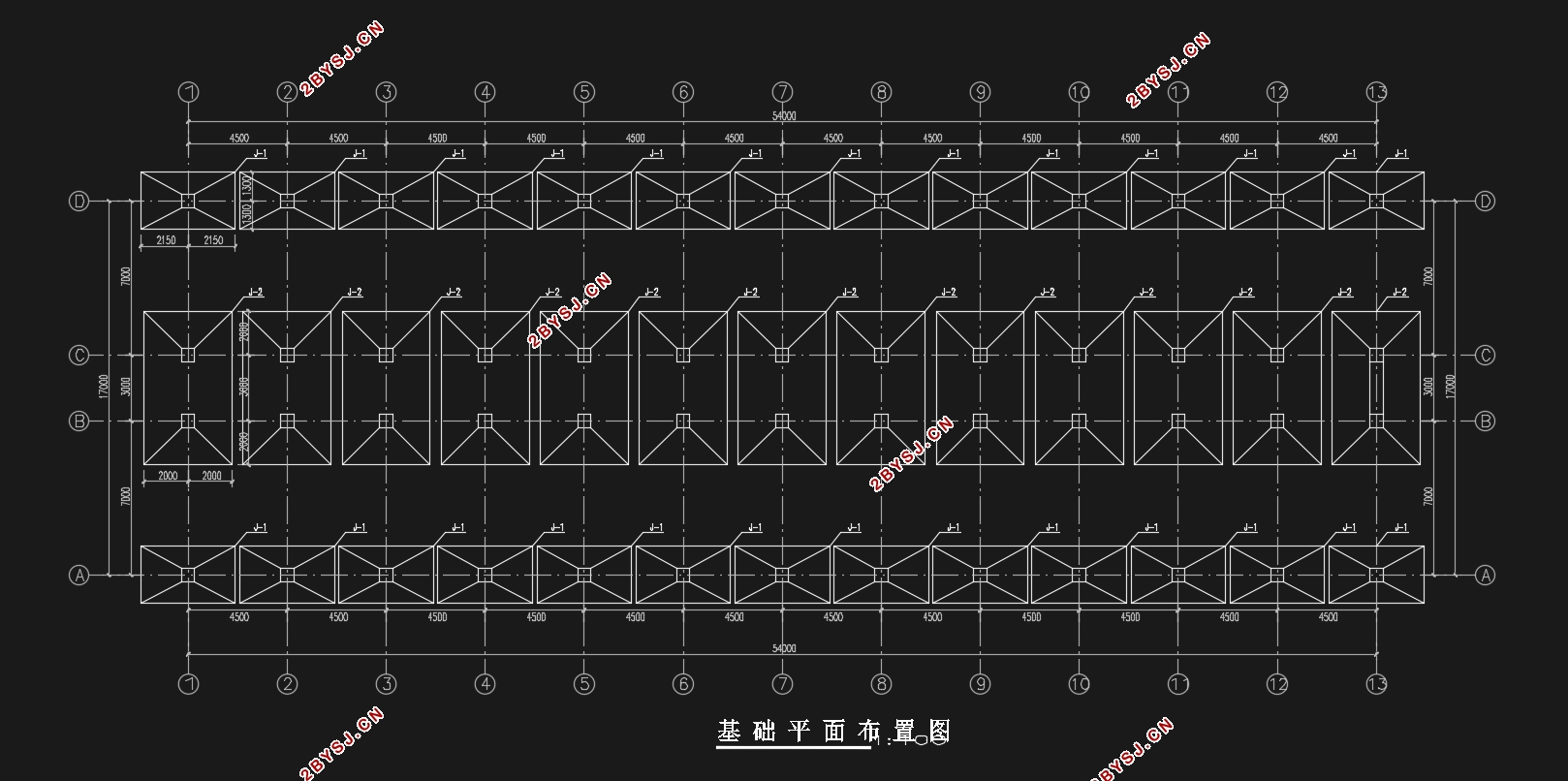

(2)基础形式:根据场地工程地质特征及拟建建筑物结构荷载特征fa=100KPa,建议采用柱下钢筋混凝土独立基础,以○2层粉质粘土作为持力层。
(3)详细勘查情况。


五层4590平米江苏镇江某大学办公楼设计(含CAD图)
五层4590平米江苏镇江某大学办公楼设计(含CAD图)
五层4590平米江苏镇江某大学办公楼设计(含CAD图)
五层4590平米江苏镇江某大学办公楼设计(含CAD图)
五层4590平米江苏镇江某大学办公楼设计(含CAD图)


目录
第一章  设计资料及要求    1
1.1工程概况    1
1.2设计内容和要求    2
第二章  确定计算简图    3
2.1 确定计算简图    3
2.2梁柱截面尺寸    4
2.3材料强度等级    5
2.4荷载计算    5
2.5风荷载    10
2.6地震作用    11
第三章  框架内力计算    17
3.1恒载作用下的框架内力    17
3.2活载作用下框架内力(活载满跨布置)    25
3.3风荷载作用下内力计算    30
3.4地震作用下横向框架的内力计算    34
第四章 内力组合    43
第五章 框架梁柱截面设计    55
第六章  楼梯结构计算设计    69
6.1梯段计算    70
6.2休息平台板1计算    70
6.3梯段梁TL1计算    71
第七章 现浇楼面板计算    73
7.1求支座中点最大弯矩    73
7.2区格(A区格)    74
7.3区格(D区格)    75
第八章 基础设计    78
8.1荷载计算    78
8.2确定基底面积    78
8.3地基变形验算    81
8. 4基础结构设计(C30)    81
第九章 软件分析结果与手算结果比较    86
致  谢    95
