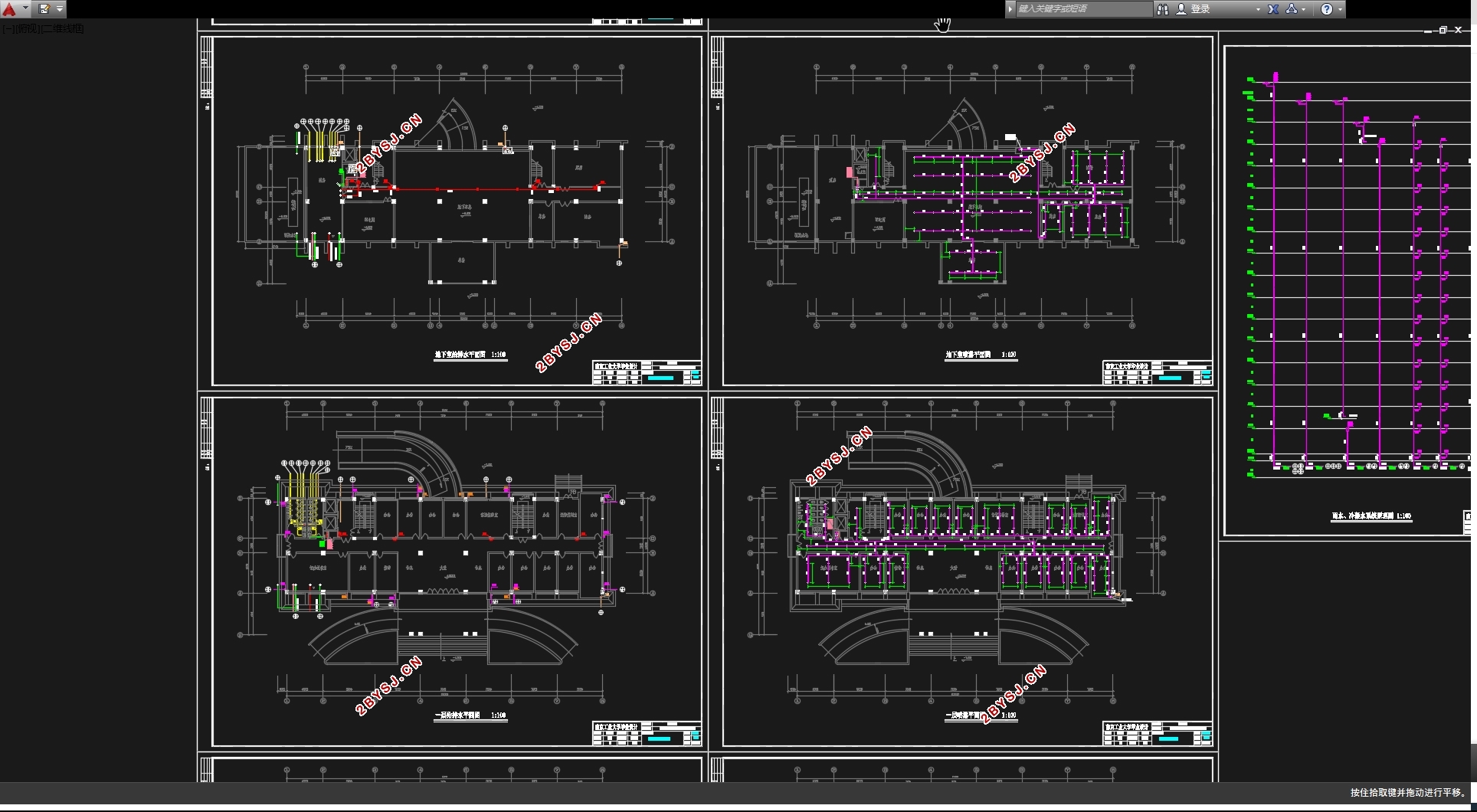

高层公共建筑常州市某机关办公大楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书17000字,CAD图30张)
摘要
给水系统分区供水,从市政管网上接一根DN50的引入管,负一层至地上四层为市政管网直供;五至十五层为加压区,采用变频泵加压供水。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,排入检查井后,再排入市政污水管网。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑雨水采用外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量30L/s,室内消火栓用水量40L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积641立方。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量30L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Water Supply and Drainage Design of an Agency Office in Changzhou
Abstract
Water supply system water, from municipal pipe network pick a service pipe DN50, he negative layer to the ground four Supplying municipal pipe network, five to fifteen layer is pressed a district, pressurized water pump with frequency. Architecture Indoor use sewage drainage, waste water diversion system, outdoor drainage system using waste and sewage confluence, after checking into the well, and then discharged into municipal sewage pipe network. Basement drainage ditches pooled by row to the sump, the submersible sewage pump discharge to upgrade manholes. Building with external drain rainwater, choose gravity flow system half pressurized, rain water bucket after roofing the rainwater collection tube row to inspect wells.
According to the specification, the building of two types of high-rise buildings, outdoor fire hydrant water 30L / s, fire hydrant water 40L / s, fire duration 2h. Hydrant enrich the water column height 12m, hose length 25m, gun nozzle flow 5.16L / s, fire standpipe diameter is DN100. In the attic is provided a test fire hydrant, fire hydrant box each have a remote start the fire pump buttons. Fire basin made of reinforced concrete structure, located on the outside basement pumping stations, the effective volume of 641 cubic meters.
The building wet automatic sprinkler system, sprinkler system design flow 30L / s. Alarm valve located in the basement of the pumping station, the layers are set flow indicator, end water apparatus and a signal valve, which signals are sent to the fire control center for processing. Automatic sprinkler system of the project in three areas. Selection box integrated fire booster pump regulator device (including 18 m3 fire water tank) Storage 10min initial fire sprinkler system, fire hydrant system, water, initial fire extinguishing water from the tank, the latter by a basement fire extinguishing pumps and spray pour water pump.
Keyword: water-supply system  drainage system  hydrant system  automatic sprinkler system rainwater system

工程概况
本工程为常州市某机关办公大楼给排水设计,为建筑属高层公共建筑,建筑已完成条图设计现要求给排水专业对其进行给排水设计。该建筑共十五层,建筑总高度为66.9m,地上十五层,地下一层。地下层设有水泵房,并有自动报警装置。建筑因为是公共建筑,所以除设有消水栓系统外,还设有自动喷水灭火系统。该建筑的北侧、南侧50M处分别有一市政给水管道经过,管顶标高为-1.5M,管径为DN200,供水最低压力为25M水头;建筑北侧55M、58M处分别有一市政污水管、市政雨水管,管顶标高分别为-2.0M和-3.0M。
